Android筆記(28)-在各Fragment之間共用ViewModel

Posted on Edited on In , ,

瞭解如何使用共用 ViewModel 在相同 activity 的 fragment 之間共用資料，還有 LiveData 轉換等新概念。

學習目標

  • 如何在更進階用途中導入建議的應用程式架構做法
  • 如何在 activity 的各個 fragment 中使用共用的 ViewModel
  • 如何套用 LiveData 轉換

建構項目
此杯子蛋糕應用程式會顯示杯子蛋糕的訂單流程，讓使用者選擇杯子蛋糕口味、數量和取貨日期。

範例應用程式總覽

杯子蛋糕應用程式總覽

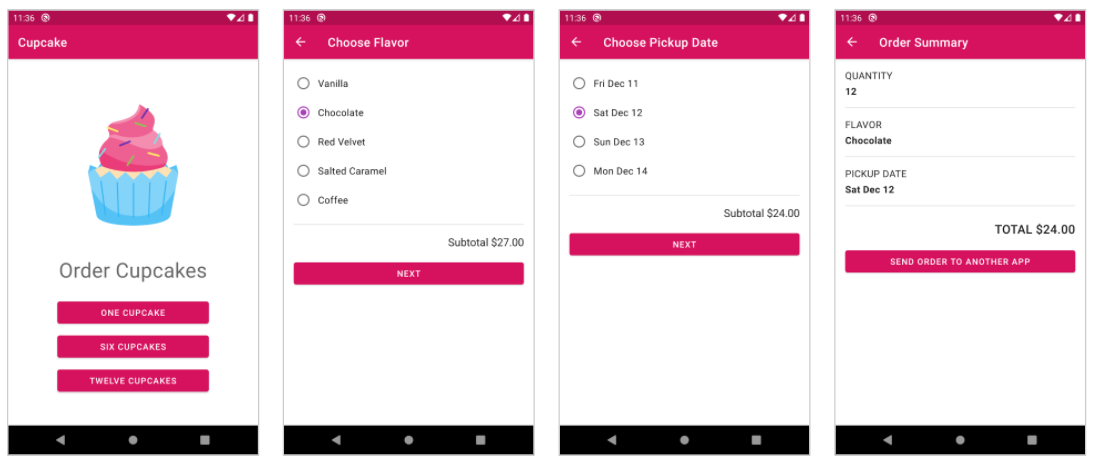

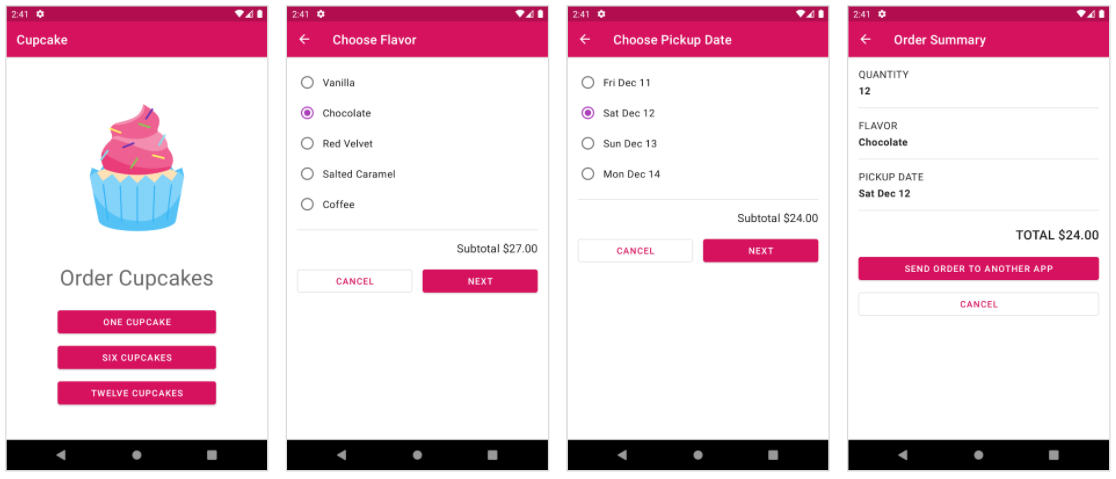

杯子蛋糕應用程式示範如何設計及導入線上訂購應用程式。本課程結束時，您將完成有下列畫面的杯子蛋糕應用程式。使用者可以選擇杯子蛋糕訂單的數量、口味和其他選項。

下載本程式碼研究室的範例程式碼

本程式碼研究室提供範例程式碼，讓您以本程式碼研究室所教授的功能擴充應用程式。範例程式碼含有您先前在程式碼研究室中熟悉的程式碼。

請注意，如果您從 GitHub 下載範例程式碼，專案的資料夾名稱會是 android-basics-kotlin-cupcake-app-starter。在 Android Studio 中開啟專案時，請選取此資料夾。

範例程式碼網址：https://github.com/google-developer-training/android-basics-kotlin-cupcake-app/tree/starter

範例程式碼逐步操作說明

  1. 在 Android Studio 中開啟已下載的專案。專案的資料夾名稱為 android-basics-kotlin-cupcake-app-starter。然後執行應用程式。
  2. 瀏覽檔案以瞭解範例程式碼。針對 layout 檔案，您可以使用右上角的「Split」選項，同時查看 layout 和 XML 的預覽畫面。

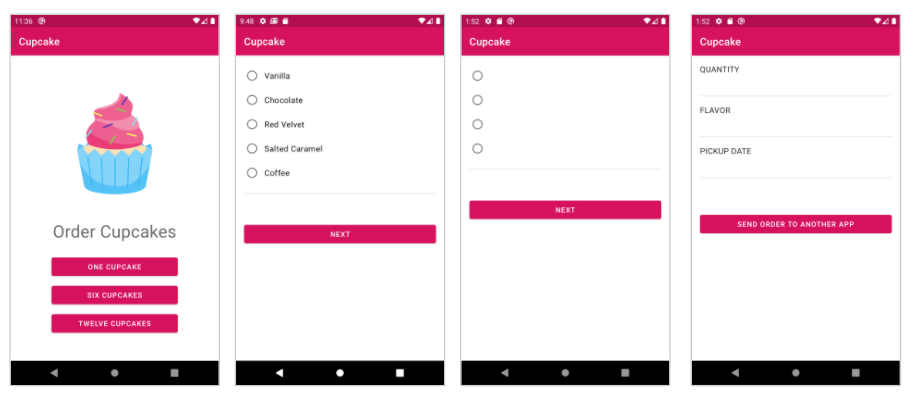

  3. 編譯並執行應用程式時，您會發現應用程式並不完整。除了顯示 Toast 訊息外，這些按鈕的作用不大，而且無法導覽至其他 fragment。

以下說明專案裡的重要檔案。

MainActivity：
MainActivity 和預設產生的程式碼相似，用於將 activity 的內容檢視設定為 activity_main.xml。此程式碼使用參數化建構函式 AppCompatActivity(@LayoutRes int contentLayoutId)，其 layout 會加載為 super.onCreate(savedInstanceState) 的一部分。

MainActivity 類別的程式碼

1
class MainActivity : AppCompatActivity(R.layout.activity_main)

與使用預設 AppCompatActivity 建構函式的下列程式碼相同：

1
2
3
4
5
6
7
class MainActivity : AppCompatActivity() {

   override fun onCreate(savedInstanceState: Bundle?) {
       super.onCreate(savedInstanceState)
       setContentView(R.layout.activity_main)
   }
}

Layout (res/layout 資料夾)：
layout 資源資料夾含有 activity 和 fragment layout 檔案。這些是較簡單的 layout 檔案，而在先前的程式碼研究室中已熟悉 XML。

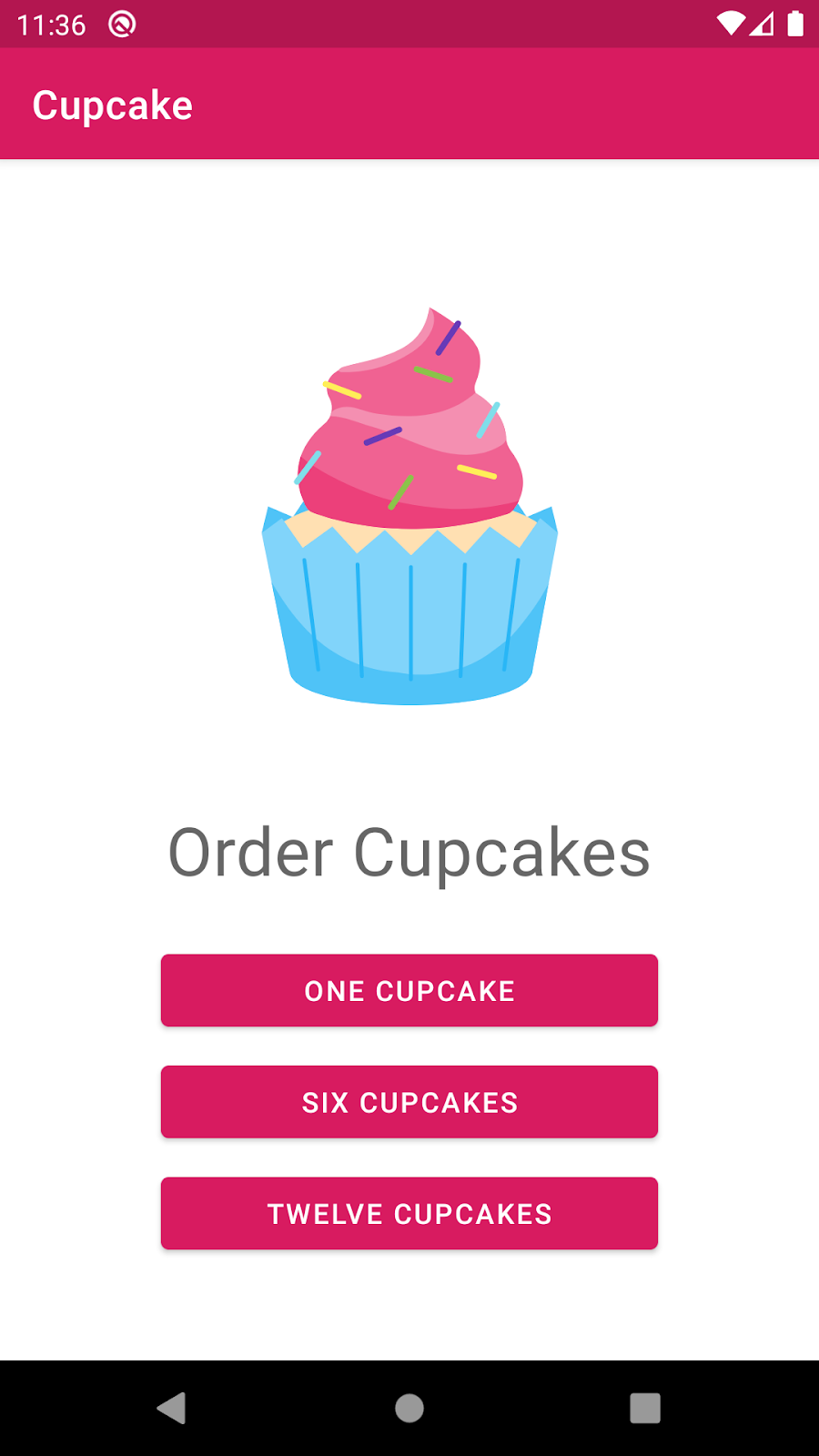

  • fragment_start.xml 是應用程式中顯示的第一個畫面。這項產品提供杯子蛋糕圖片和三個按鈕，可供選擇想要訂購的杯子數量：一個杯子蛋糕、六個杯子蛋糕和十二個杯子蛋糕。

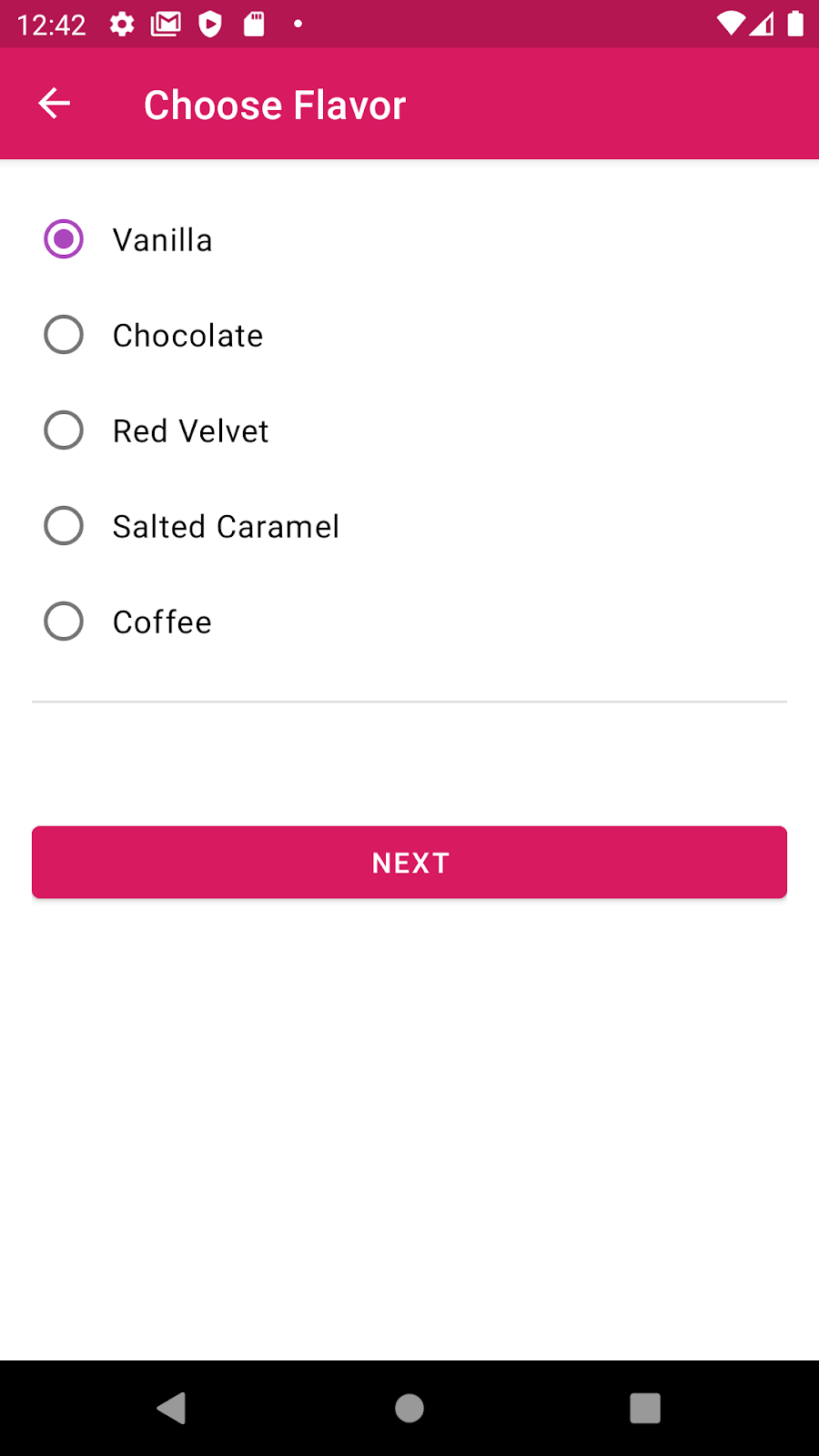

  • fragment_flavor.xml 會顯示以圓形按鈕選項呈現的杯子蛋糕口味清單，以及「Next」按鈕。

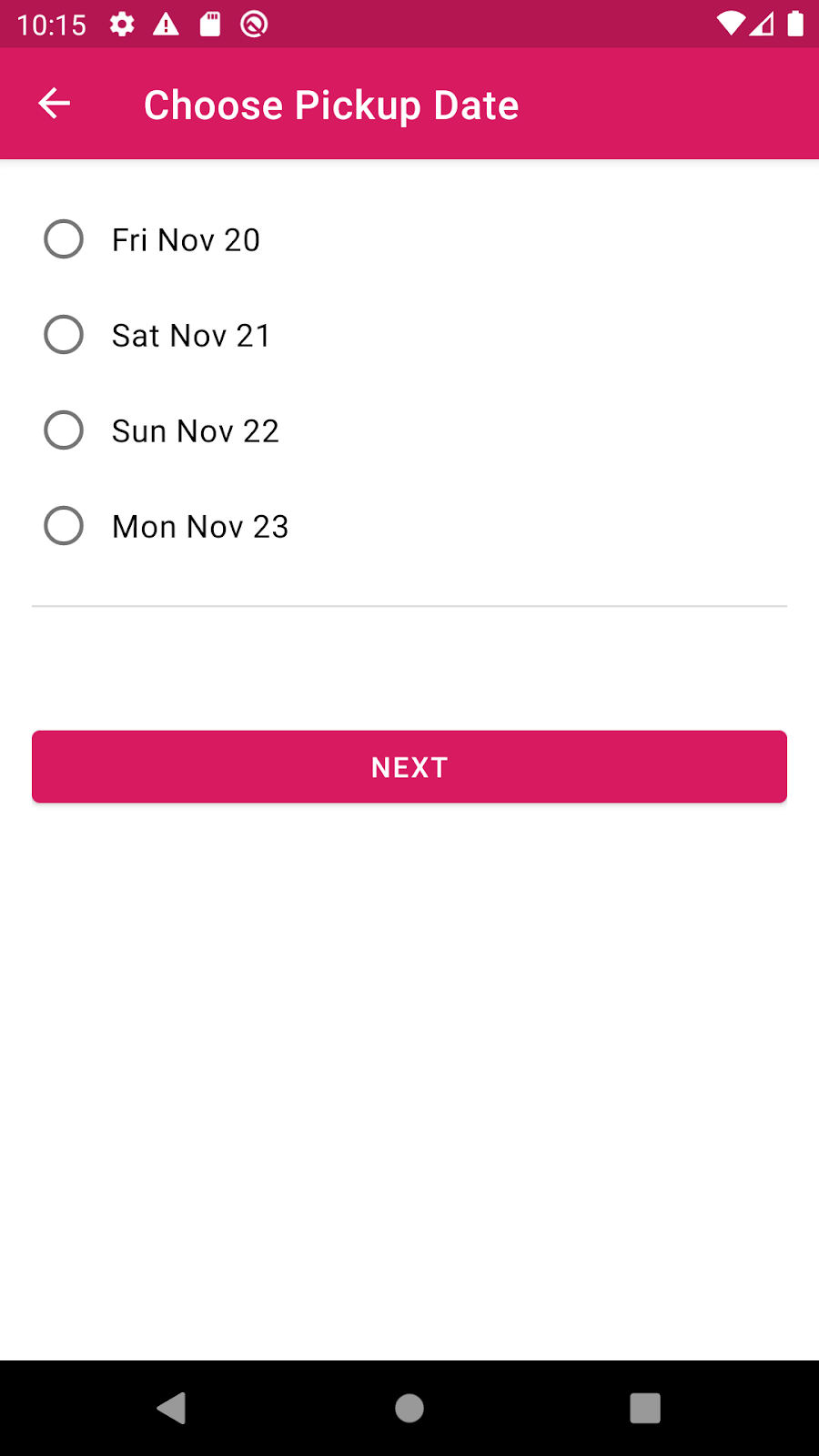

  • fragment_pickup.xml 提供選擇取貨日的選項，按一下「Next」按鈕即可前往摘要畫面。

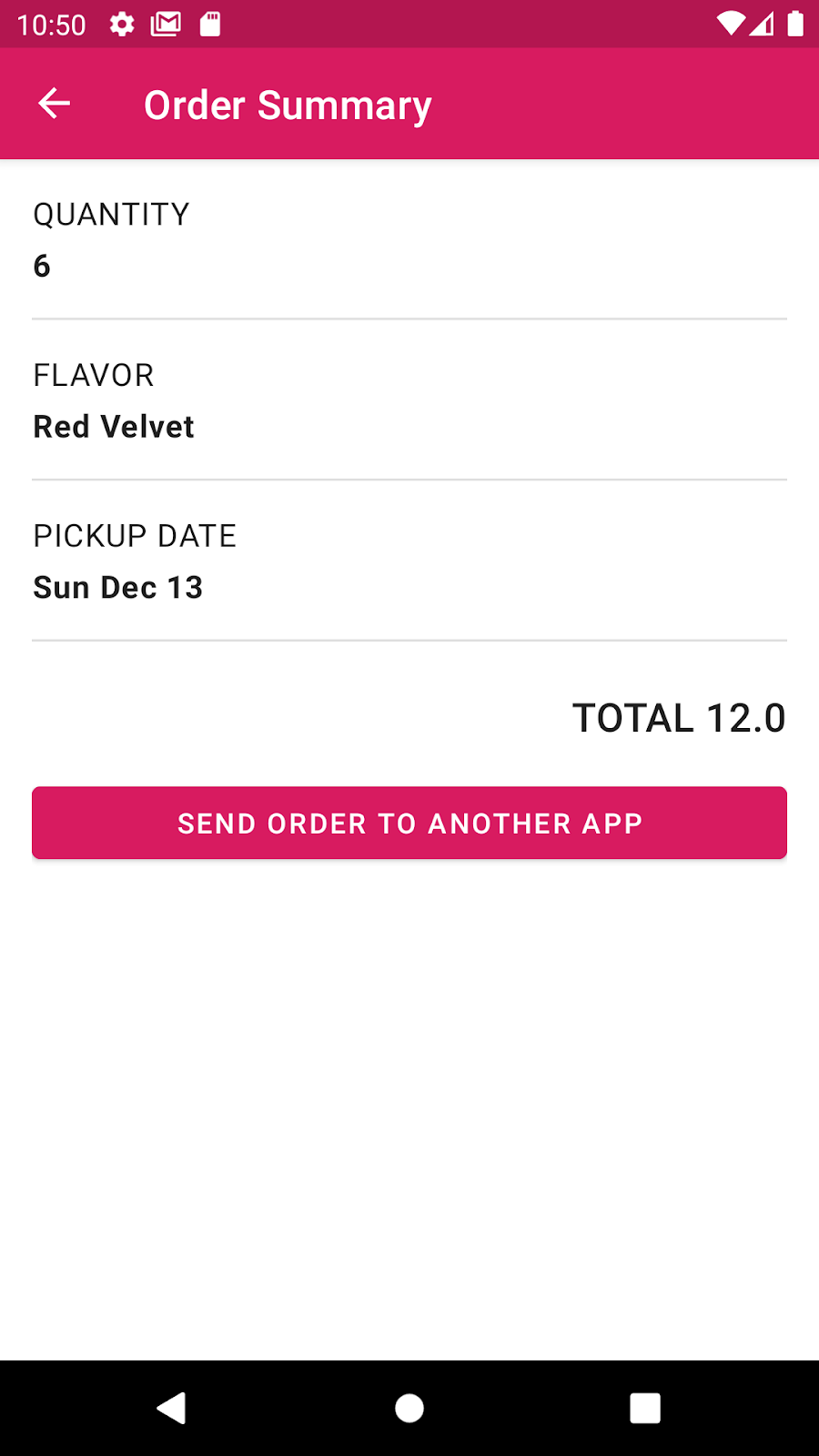

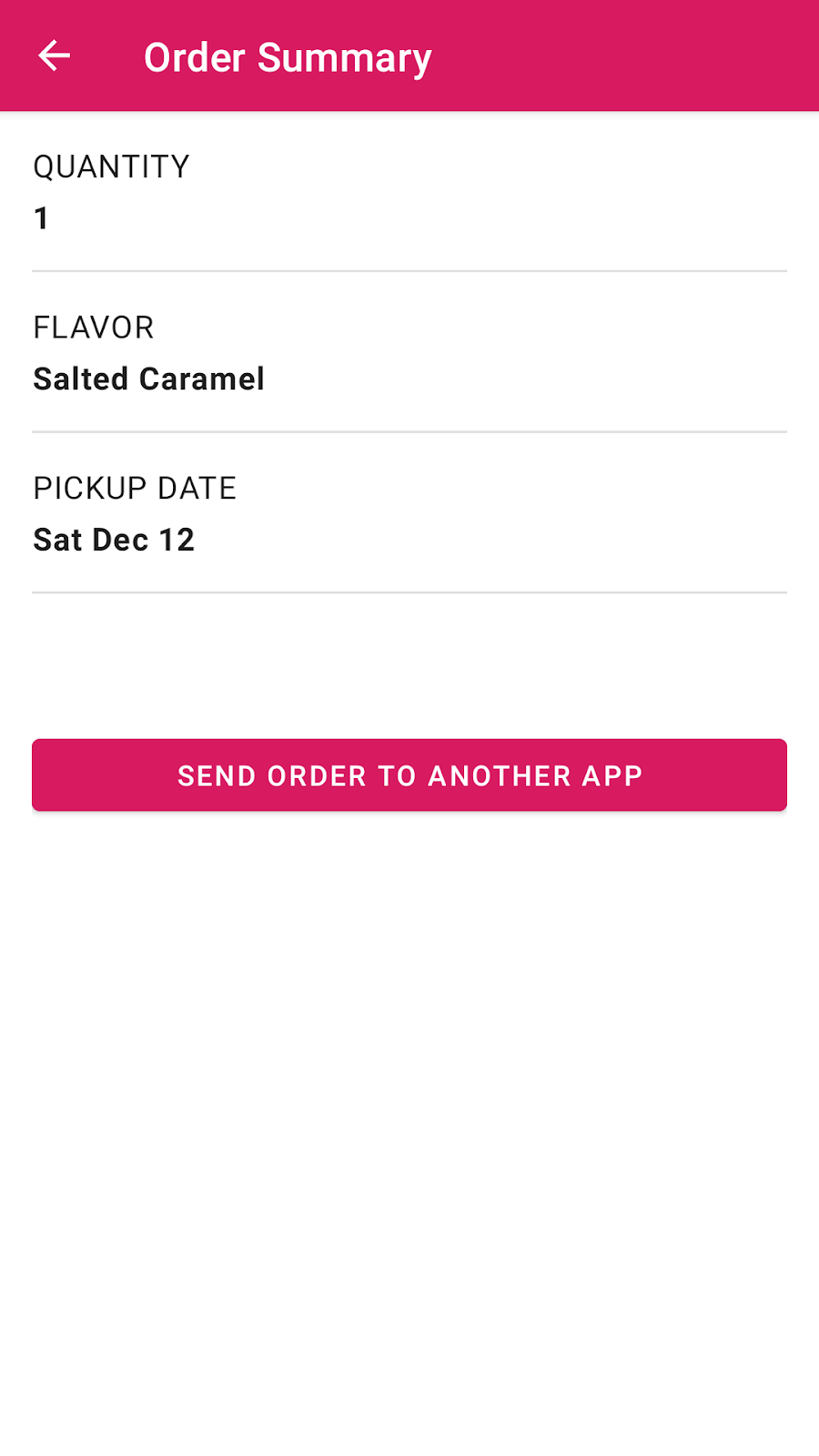

  • fragment_summary.xml 會顯示訂單詳細資料摘要，例如數量、口味，以及可將訂單傳送至其他應用程式的按鈕。

Fragment 類別：

  • StartFragment.kt 是應用程式中顯示的第一個畫面。此類別含有三個按鈕的 view binding 程式碼和 click handler。
  • FlavorFragment.kt、PickupFragment.kt 和 SummaryFragment.kt 類別主要包含樣板程式碼，以及「Next」或「Send Order to Another App」按鈕的 click handler，且會顯示 toast 訊息。

完成導覽圖(Navigation Graph)

在這項工作中，我們將連結杯子蛋糕應用程式的畫面，並在應用程式中導入適當的 navigation 功能。
您記得必須使用 Navigation component 嗎？請按照這份指南中的複習，瞭解如何設定專案和應用程式，目標是：

  • 加入 Jetpack Navigation library
  • 在 activity 中新增 NavHost
  • 建立 navigation graph
  • 在 navigation graph 中新增 fragment 目的地

在 navigation graph 中連接目的地(destinations)

  1. 在 Android Studio 的「Project」視窗中，開啟 res > navigation > nav_graph.xml 檔案。如果尚未選取「Design」分頁標籤，請予以選取。

  2. 選取後即可開啟「Navigation Editor」，以視覺化方式呈現應用程式中的 navigation graph。您應該會看到應用程式中已有四個 fragments。

注意：如果目的(destination) fragments 在 Android Studio 中以不同方式排列，請點擊並拖曳目的地(destinations)，以類似上述螢幕截圖的方式重新排列，您在程式碼研究室中則能更輕鬆設定 navigation 動作(actions)。

  1. 連結導覽圖中的 fragment 目的地。建立從 startFragment 到 flavorFragment 的動作、從 flavorFragment 到 pickupFragment 的連接，以及從 pickupFragment 到 summaryFragment 的連接。如需更詳細的操作說明，請按照下列後續步驟操作。

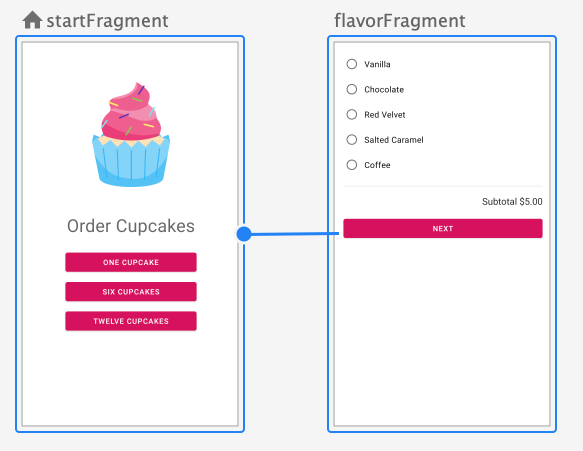

  2. 將滑鼠游標懸停在 startFragment 上，直到 fragment 周圍顯示灰色框線，且 fragment 右側邊緣的中心顯示灰色圓圈圖示。按一下圓圈並拖曳至 flavorFragment，然後放開滑鼠。

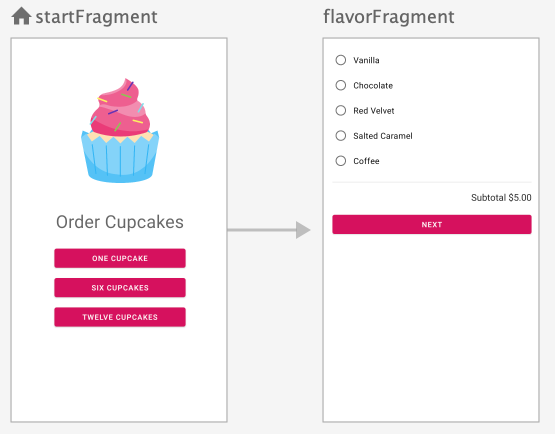

  1. 兩個 fragment 之間的箭頭表示已成功連接，因此您將可以從 startFragment 前往 flavorFragment。這就是「Navigation」動作，您可以在先前的程式碼研究室中學到。
  1. 同樣地，將新增從 flavorFragment 到 pickupFragment，以及從 pickupFragment 到 summaryFragment 的導覽動作(navigation actions)。建立 navigation actions 後，完成的 navigation graph 看起來會如下所示。

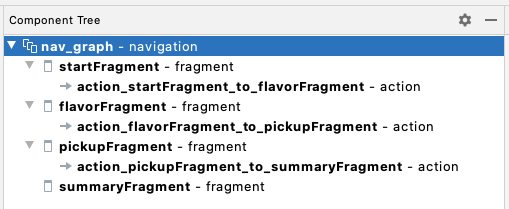

  1. 您建立的三個新動作(actions)應該也會顯示在「Component Tree」窗格中。
  1. 定義 navigation graph 時，建議您也指定開始目的地(start destination)。目前您可以看到 startFragment 旁有一個小型房屋圖示。
  • 這表示 startFragment 將是第一個顯示在 NavHost 中的 fragment。設定為應用程式所需的預期行為。日後只要在任一 fragment 上按一下滑鼠右鍵，然後選取「Set as Start Destination」選單選項，即可隨時變更起點的位置。

從 start fragment 前往 flavor fragment

接下來，您必須新增程式碼，目的是在第一個 fragment 中輕觸按鈕時從 startFragment 前往 flavorFragment，而非顯示 Toast 訊息。以下是 start fragment layout 的參考資料。您在之後的任務中，必須將杯子蛋糕的數量(quantity)傳遞至 flavor fragment。

  1. 在「Project」視窗中，依序開啟 app > java > com.example.cupcake > StartFragment.kt 檔案。

  2. 在 onViewCreated() 方法中，請留意， click listeners 設定在三個按鈕上。輕觸各個按鈕時，系統會呼叫 orderCupcake() 方法，並以杯子蛋糕數量 (1、6 或 12 個杯子蛋糕) 做為參數。

參考 code：

1
2
3
orderOneCupcake.setOnClickListener { orderCupcake(1) }
orderSixCupcakes.setOnClickListener { orderCupcake(6) }
orderTwelveCupcakes.setOnClickListener { orderCupcake(12) }
  1. 在 orderCupcake() 方法中，將顯示 toast 訊息的程式碼替換成前往 flavor fragment 的程式碼。使用 findNavController() 方法取得 NavController，並呼叫此方法的 navigate()，並在傳入動作 ID R.id.action_startFragment_to_flavorFragment。請確認這項動作 ID 與您在 nav_graph.xml 中宣告的動作相符。

將

1
2
3
fun orderCupcake(quantity: Int) {
    Toast.makeText(activity, "Ordered $quantity cupcake(s)", Toast.LENGTH_SHORT).show()
}

取代為

1
2
3
fun orderCupcake(quantity: Int) {
   findNavController().navigate(R.id.action_startFragment_to_flavorFragment)
}

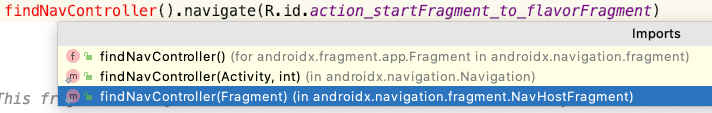

  1. 新增「Import」import androidx.navigation.fragment.findNavController，或從 Android Studio 提供的選項中選擇。

在 flavor 和 pickup fragments 中新增 Navigation

這項工作與上一個工作類似，您要在其他 fragment (flavor 和 pickup fragment) 中新增 navigation。

  1. 開啟 app > java > com.example.cupcake > FlavorFragment.kt。請注意，「Next」按鈕 click listener 內呼叫的方法為 goToNextScreen() 方法。

  2. 在 FlavorFragment.kt 的 goToNextScreen() 方法中，取代顯示 Toast 訊息的程式碼，前往 pickup fragment。使用 action ID R.id.action_flavorFragment_to_pickupFragment 並確認此 ID 與 nav_graph.xml 中宣告的 action 相符。

1
2
3
fun goToNextScreen() {
    findNavController().navigate(R.id.action_flavorFragment_to_pickupFragment)
}
  • 記得 import androidx.navigation.fragment.findNavController。
  1. 同樣地，在 PickupFragment.kt 的 goToNextScreen() 方法中，取代現有的程式碼以前往 summary fragment。
1
2
3
fun goToNextScreen() {
    findNavController().navigate(R.id.action_pickupFragment_to_summaryFragment)
}
  • Import androidx.navigation.fragment.findNavController。
  1. 執行應用程式。確認按鈕可供切換畫面瀏覽。每個 fragment 顯示的資訊可能不完整，但請放心，您會在後續步驟中填入正確的 fragment。

更新 app bar 中的標題

瀏覽應用程式時，app bar 中的標題永遠顯示為杯子蛋糕。
根據目前 fragment 的功能提供更相關的標題，有助於改善使用者體驗。
使用 NavController 變更 app bar (也稱為 action bar) 中各 fragment 的標題，並使用「Up」 (←) 按鈕。

  1. 在 MainActivity.kt 中覆寫 onCreate() 方法來設定 navigation controller。從 NavHostFragment 取得 NavController 的 instance。

  2. 呼叫 setupActionBarWithNavController(navController) 以傳入 NavController 的 instance。操作方式如下：在 app bar 中，根據目的地(destination)的 label 顯示標題；即使沒有頂層(top-level)目的地，也會顯示「Up」 按鈕。

1
2
3
4
5
6
7
8
9
10
11
12
class MainActivity : AppCompatActivity(R.layout.activity_main) {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        val navHostFragment = supportFragmentManager
                .findFragmentById(R.id.nav_host_fragment) as NavHostFragment
        val navController = navHostFragment.navController

        setupActionBarWithNavController(navController)
    }
}
  1. 在 Android Studio 顯示提示時新增必要的 import 項目。
1
2
3
import android.os.Bundle
import androidx.navigation.fragment.NavHostFragment
import androidx.navigation.ui.setupActionBarWithNavController

  1. 設定每個 fragment 的 app bar 標題。開啟 navigation/nav_graph.xml 並切換至「Code」分頁標籤。

  2. 在 nav_graph.xml 中，修改每個 fragment 目的地的 android:label 屬性。使用已在範例應用程式中宣告的下列字串資源。

  • 如果是 start fragment，請使用 @string/app_name，其 value 為 Cupcake。
  • 如果是 flavor fragment，請使用 @string/choose_flavor，其 value 為 Choose Flavor。
  • 如果是 pickup fragment，請使用 @string/choose_pickup_date，其 value 為 Choose Pickup Date。
  • 如果是 summary fragment，請使用 @string/order_summary，其 value 為 Order Summary。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
<navigation ...>
    <fragment
        android:id="@+id/startFragment"
        ...
        android:label="@string/app_name" ... >
        <action ... />
    </fragment>
    <fragment
        android:id="@+id/flavorFragment"
        ...
        android:label="@string/choose_flavor" ... >
        <action ... />
    </fragment>
    <fragment
        android:id="@+id/pickupFragment"
        ...
        android:label="@string/choose_pickup_date" ... >
        <action ... />
    </fragment>
    <fragment
        android:id="@+id/summaryFragment"
        ...
        android:label="@string/order_summary" ... />
</navigation>
  1. 執行應用程式。請注意，在您前往各個 fragment 目的地時，app bar 中的標題會隨之變更。另請注意，app bar 上會顯示「Up」按鈕 (箭頭 ←)。如果輕觸按鈕，則不會採取任何行動。在下一個程式碼研究室中，您會實作「Up」按鈕行為。

建立共用 ViewModel

現在要開始在各個 fragments 中填入正確 data。您將使用共用 ViewModel 將 app data 儲存在單一 ViewModel 中。app 中的多個 fragments 會使用其 activity 範圍(scope)來存取共用的(shared) ViewModel。

在大部分 production app 中，不同 fragments 間共用 data 是常見的用途。舉例來說，在 Cupcake app 的(本程式碼實驗室)最終版本中(請注意下方螢幕截圖)，使用者在第一個畫面選取杯子蛋糕數量，系統在第二個畫面依杯子蛋糕的數量計算並顯示價格。同樣地，summary 畫面也使用口味和取貨日期等其他 app data。

從 app 功能的角度來看，您可以選擇將這筆訂單資訊儲存在單一 ViewModel 中，即可在此 activity 中的各 fragments 之間共用。請記得 ViewModel 是 Android 架構元件的一部分。在設定變更期間，會保留儲存在 ViewModel 中的 app data。若要在 app 中新增 ViewModel，您必須建立可從 ViewModel class 擴充的新 class。

建立 OrderViewModel

在這項工作中，您會為稱為 OrderViewModel 的 Cupcake app 建立共用的 ViewModel。您也會將 app data 新增為 ViewModel 及方法中的屬性，用於更新及修改資料。以下是類別的屬性：

  • Order quantity(訂單數量)：Integer
  • Cupcake flavor(杯子蛋糕口味)：String
  • Pickup date(取貨日期)：String
  • Price(價格)：Double
採用 ViewModel 最佳做法

在 ViewModel，建議您勿將 view model data 設為 public 變數。否則，app data 可能會被外部 class 以意想不到的方式修改，並造成 app 無法預料的情況。應將這些可變動(mutable)的屬性設為 private，並導入 backing property，並視需要公開每個屬性的 public 不可變動(immutable)版本。慣例是在 private 可變動屬性名稱前面加上 (_) 作為前綴。

請根據使用者的選擇，採用下列方式更新上述屬性：

  • setQuantity(numberCupcakes: Int)
  • setFlavor(desiredFlavor: String)
  • setDate(pickupDate: String)

Price 不需要 setter 方法，因為您將使用其他屬性在 OrderViewModel 內計算價格。下列步驟將說明如何導入共用 ViewModel。

您將在專案中建立名為 model 的新 package，並新增 OrderViewModel class。如此一來，系統會分隔 view model 程式碼與 UI 程式碼(fragment 和 activity)。根據功能，將程式碼分隔為不同 package 是程式設計的最佳做法。

  1. 在 Android Studio 的「Project」視窗中，以滑鼠右鍵按一下「com.example.cupcake」 >「New」 >「Package」。

  2. 系統會開啟「New Package」對話方塊，將套件命名為 com.example.cupcake.model。

  3. 在 model package 之下建立 OrderViewModel Kotlin class。在「Project」視窗中，以滑鼠右鍵按一下 model package，然後選取「New」>「Kotlin File/Class」。在新 dialog 中，給予檔案名稱 OrderViewModel。

  4. 在 OrderViewModel.kt 中，變更 class signature 以從 ViewModel 擴展/延伸。

1
2
3
4
5
import androidx.lifecycle.ViewModel

class OrderViewModel : ViewModel() {

}

  1. 在 OrderViewModel class 中，將上述討論的屬性新增為 private val。

  2. 請將屬性 type 變更為 LiveData，然後在屬性中加入 backing fields，這樣這些屬性就可觀察(observable)，當 view model 中的 source data 發生變化時，UI 就會更新。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
/* 杯子蛋糕數量 */
private val _quantity = MutableLiveData<Int>(0) // 內部可變動(mutable)
val quantity: LiveData<Int> = _quantity // 外部不可變動(immutable)

/* 杯子蛋糕口味 */
private val _flavor = MutableLiveData<String>("") // 內部可變動(mutable)
val flavor: LiveData<String> = _flavor // 外部不可變動(immutable)

/* 取貨日期 */
private val _date = MutableLiveData<String>("") // 內部可變動(mutable)
val date: LiveData<String> = _date // 外部不可變動(immutable)

/* 價格 */
private val _price = MutableLiveData<Double>(0.0) // 內部可變動(mutable)
val price: LiveData<Double> = _price // 外部不可變動(immutable)

您必須 import 以下 class：

1
2
import androidx.lifecycle.LiveData
import androidx.lifecycle.MutableLiveData

  1. 在 OrderViewModel class 中，新增上述方法。在方法中，傳入可變動屬性(mutable)的參數。

  2. 由於這些 setter 方法需要從 view model 外呼叫，因此請將其保留為 public 方法，也就是不需要在 fun 關鍵字之前使用 private 或其他瀏覽權限修飾符。Kotlin 中的預設瀏覽權限修飾符設定為 public。

1
2
3
4
5
6
7
8
9
10
11
fun setQuantity(numberCupcakes: Int) {
    _quantity.value = numberCupcakes
}

fun setFlavor(desiredFlavor: String) {
    _flavor.value = desiredFlavor
}

fun setDate(pickupDate: String) {
    _date.value = pickupDate
}
  1. 建構並執行應用程式，確保不會發生編譯錯誤。UI 不應出現任何可見的變更。

做得好！現在，您已經開始使用 view model。隨著您在 app 中建構更多功能，您會逐漸向此 class 添加更多程式碼。

如果您在 Android Studio 中看到以灰色字型顯示的類別名稱、屬性名稱或方法名稱，這是正常現象。這表示類別、屬性或方法或是目前未使用，但一定會存在！

使用 ViewModel 更新 UI

在這項工作中，您將使用所建立的共用 view model 來更 app 的 UI。導入共用 view model 的主要差異，就是從 UI Controller 存取該 model 的方式。您將使用 activity instance 而非 fragment instance，後續章節將示範如何執行這項作業。

意指可在各 fragment 之間共用 view model。每個 fragment 都可以存取 view model，藉此查看訂單的部分詳細資訊，或是在 view model 中更新部分 data。

★更新 StartFragment 即可使用 view model

如要在 StartFragment 中使用共用 view model，您必須使用 activityViewModels() 而非 viewModels() 委派類別來初始化 OrderViewModel。

  • viewModels() 範圍(scope)：限定於目前 fragment 的 ViewModel instance。不同 fragment 各有所不同。
  • activityViewModels() 範圍(scope)：限定於目前 activity 的 ViewModel instance。因此，在相同 activity 中的多個 fragment 中，instance 會保持不變。
使用 Kotlin property delegate

在 Kotlin 中，每個可變動 (var) 屬性都會自動產生屬性的 getter 和 setter 函式。當您設定屬性的 value 或讀取屬性的 value 時，會呼叫 setter 和 getter 函式。(針對唯讀屬性 (val)，根據預設只會產生 getter 函式。在讀取唯讀屬性的 value 時，會呼叫 getter 函式。)

  • Kotlin 中的 property delegate 功能可協助您將 getter-setter 責任移交給其他 class。
  • 此 class (稱為「delegate class」) 可提供屬性的 getter 和 setter 函式，並處理其變更。

delegate property 是使用 by 子句和 delegate class instance 來定義：

1
2
// Syntax for property delegation
var <property-name> : <property-type> by <delegate-class>()
  1. 在 StartFragment class 中，取得共用 view model 的引用做為 class 變數。使用 fragment-ktx library 中的 by activityViewModels() Kotlin property delegate。
1
private val sharedViewModel: OrderViewModel by activityViewModels()

您可能需要 import 以下新資料：

1
2
import androidx.fragment.app.activityViewModels
import com.example.cupcake.model.OrderViewModel

  1. 針對 FlavorFragment、PickupFragment、SummaryFragment class 重複上述步驟，您將在程式碼研究室的後續章節中使用此 sharedViewModel instance。

  2. 返回 StartFragment class 後，即可使用 view model。在 orderCupcake() 方法的開頭，先在共用 view model 中呼叫 setQuantity() 方法來更新數量，之後再前往 flavor fragment。

1
2
3
4
fun orderCupcake(quantity: Int) {
    sharedViewModel.setQuantity(quantity)
    findNavController().navigate(R.id.action_startFragment_to_flavorFragment)
}
  1. 在 OrderViewModel class 中新增下列方法以檢查是否已設定訂單的口味。您將在後續步驟中在 StartFragment class 中使用此方法。
1
2
3
fun hasNoFlavorSet(): Boolean {
    return _flavor.value.isNullOrEmpty()
}
  1. 在 StartFragment class 中的 orderCupcake() 方法中，在設定數量後，若未設定口味，則先將預設口味設定為「Vanilla」(香草)，之後再前往 flavor fragment。完整的方法看起來會像這樣：
1
2
3
4
5
6
7
fun orderCupcake(quantity: Int) {
    sharedViewModel.setQuantity(quantity)
    if (sharedViewModel.hasNoFlavorSet()) {
        sharedViewModel.setFlavor(getString(R.string.vanilla))
    }
    findNavController().navigate(R.id.action_startFragment_to_flavorFragment)
}
  1. 建構 app 以確保不會發生編譯錯誤。但 UI 並不會出現任何可見的變更。

搭配使用 ViewModel 與 data binding

接下來，您需要使用 data binding 將 view model data 綁定(bind)至 UI。系統也會根據使用者在 UI 中的選擇，更新共用 view model。

複習 data binding
請注意，data binding library 是 Android Jetpack 的一部分。data binding 使用宣告式格式，將 layout 中的 ，UI 元件 bind 至 app 中的 resource data。簡單來說，data binding 將 data (從程式碼) bind 至 views + view binding (binding views to code)。設定這些 bindings，並啟用自動進行更新後，即使您忘記從程式碼手動更新 UI，也能降低錯誤發生的機率。

用使用者的選擇來更新 flavor

  1. 在 layout/fragment_flavor.xml 中，在根 <layout> 標記內新增　<data> 標記。新增 name 為 viewModel 且 type 為 com.example.cupcake.model.OrderViewModel 的 layout 變數。請確認 type 屬性中的 package name 與 app 內共用 view model class OrderViewModel 的 package name 相同。
1
2
3
4
5
6
7
8
9
10
11
<layout ...>

    <data>
        <variable
            name="viewModel"
            type="com.example.cupcake.model.OrderViewModel" />
    </data>

    <ScrollView ...>

    ...

  1. 同樣地，請針對 fragment_pickup.xml 及 fragment_summary.xml 重複上率步驟以新增 viewModel layout 變數。您將在接下來幾節中使用此變數。fragment_start.xml 未使用共用 view model，因此您不需要在此 layout 中加入這段程式碼。

  2. 在 FlavorFragment class 的 onViewCreated() 中，將 view model instance 與 layout model 中的共用 view model instance 綁定(bind)。在 binding?.apply 區塊中加入以下程式碼。

1
2
3
4
5
binding?.apply {
    // 設定 viewModel 為共用 view model
    this.viewModel = sharedViewModel
    ...
}
套用 scope 函式

這可能是您首次在 Kotlin 中看到 apply 函式。apply 是 Kotlin 標準 library 中的 scope function。會在物件 context 內執行 code block。這樣可以建立臨時範圍(temporary scope)，而且您可以在該範圍(scope)中即可存取物件而無需物件名稱。apply 的常見用途是設定物件。這類呼叫可以解讀為「套用下列指派作業(assignments)至物件」。

範例：

1
2
3
4
5
6
7
8
9
10
clark.apply {
    firstName = "Clark"
    lastName = "James"
    age = 18
}

// 沒有套用 scope function 的程式碼如下所示。
clark.firstName = "Clark"
clark.lastName = "James"
clark.age = 18
  1. 在 PickupFragment 和 SummaryFragment class 中，針對 onViewCreated() 方法重複上述步驟。
1
2
3
4
5
binding?.apply {
    // 設定 viewModel 為共用 view model
    this.viewModel = sharedViewModel
    ...
}
  1. 在 fragment_flavor.xml 中，使用新的 layout 變數 viewModel，根據 view model 的 flavor 值，設定 radio button 的 checked 屬性。如果 radio button 表示的 flavor 與儲存在 view model 中的 flavor 相同，則 radio button 顯示為已選取 (checked = true)。已選取「Vanilla」(香草) RadioButton 的 binding 運算式如下所示：
1
@{viewModel.flavor.equals(@string/vanilla)}
  • 基本上，您會使用 equals 函式來比較 viewModel.flavor 屬性與對應的字串資源，藉此判定已檢查狀態是 True 還是 False。

注意： 請記得，binding 運算式以 @ 符號開頭，並放在大括號 {} 內。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
<RadioGroup
   ...>

   <RadioButton
       android:id="@+id/vanilla"
       ...
       android:checked="@{viewModel.flavor.equals(@string/vanilla)}"
       .../>

   <RadioButton
       android:id="@+id/chocolate"
       ...
       android:checked="@{viewModel.flavor.equals(@string/chocolate)}"
       .../>

   <RadioButton
       android:id="@+id/red_velvet"
       ...
       android:checked="@{viewModel.flavor.equals(@string/red_velvet)}"
       .../>

   <RadioButton
       android:id="@+id/salted_caramel"
       ...
       android:checked="@{viewModel.flavor.equals(@string/salted_caramel)}"
       .../>

   <RadioButton
       android:id="@+id/coffee"
       ...
       android:checked="@{viewModel.flavor.equals(@string/coffee)}"
       .../>
</RadioGroup>

Listener bindings

Listener bindings 是指在 event 發生 (例如 onClick event) 時執行的 lambda 運算式。做法類似於 method 引用 (例如 textview.setOnClickListener(clickListener))，但 listener bindings 可讓您執行任意 data binding 運算式。

  1. 在 fragment_flavor.xml 中，使用 listener bindings 將 event listeners 新增至 radio buttons。使用不含參數的 lambda 運算式，並呼叫 viewModel。setFlavor() method 藉由傳入對應的 flavor 字串資源(string resource)。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
<RadioGroup
   ...>

   <RadioButton
       android:id="@+id/vanilla"
       ...
       android:onClick="@{() -> viewModel.setFlavor(@string/vanilla)}"
       .../>

   <RadioButton
       android:id="@+id/chocolate"
       ...
       android:onClick="@{() -> viewModel.setFlavor(@string/chocolate)}"
       .../>

   <RadioButton
       android:id="@+id/red_velvet"
       ...
       android:onClick="@{() -> viewModel.setFlavor(@string/red_velvet)}"
       .../>

   <RadioButton
       android:id="@+id/salted_caramel"
       ...
       android:onClick="@{() -> viewModel.setFlavor(@string/salted_caramel)}"
       .../>

   <RadioButton
       android:id="@+id/coffee"
       ...
       android:onClick="@{() -> viewModel.setFlavor(@string/coffee)}"
       .../>
</RadioGroup>

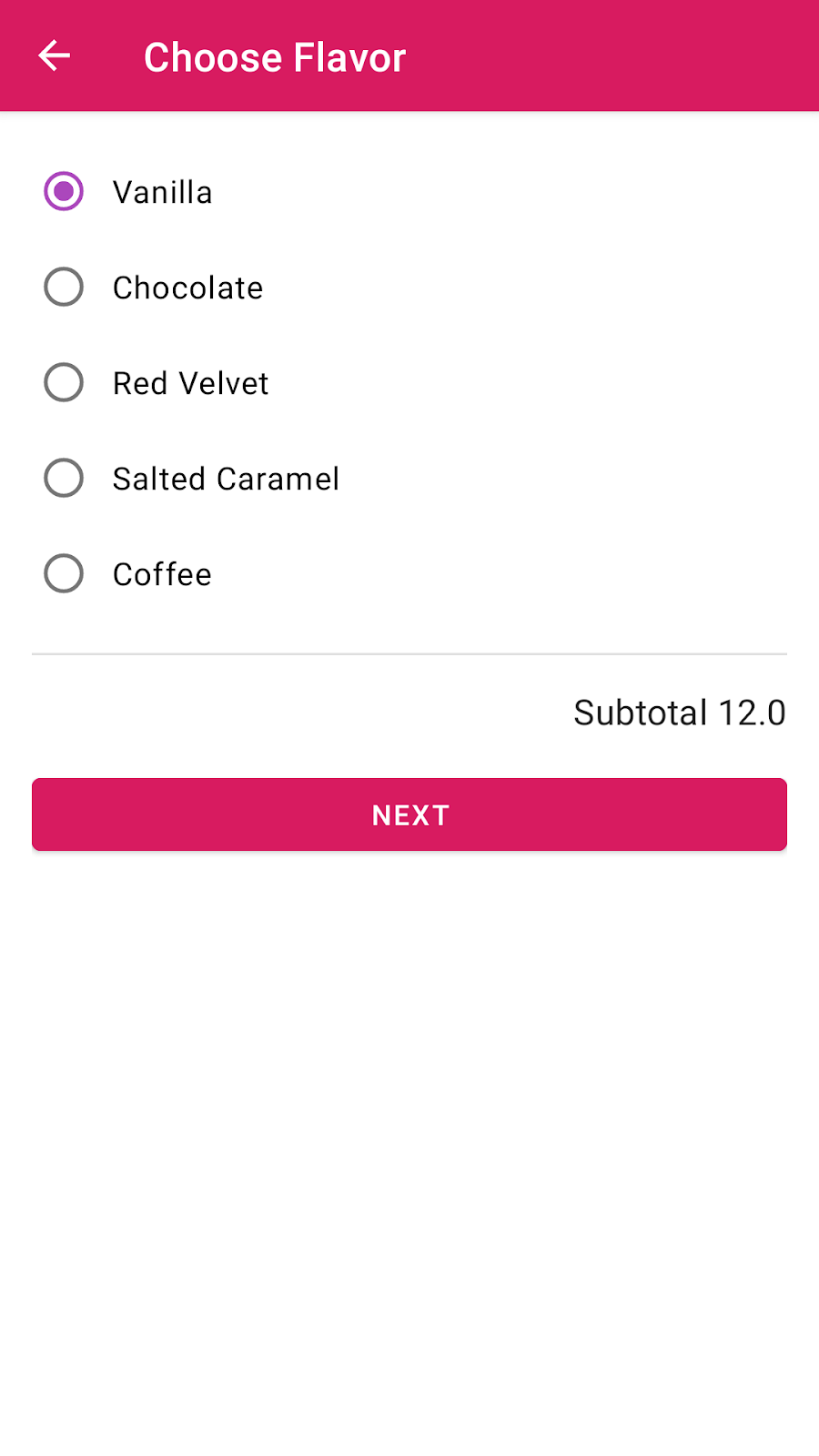

  1. 執行 app，並注意在 flavor fragment 中如何依據預設選取的「Vanilla」(香草) 選項。

漂亮！現在可以移到下一個 fragments。

更新 pickup 和 summary fragment 以使用 view model

Navigate 應用程式，並留意，在 pickup fragment 中的 radio button option labels 為空白。在這項工作中，會計算 4 個可用的取貨日期(pickup dates)，並顯示在 pickup fragment 中。有很多種顯示格式化(formatted)日期的方法，Android 提供多種實用的公用程式(utilities)來執行此動作。

建立 pickup options list

Date formatter

Android 架構提供一個稱為 SimpleDateFormat 的 class，該 class 會以區分地區設定方式來格式化並剖析 date。這允許 date 進行格式化 (date → text) 及剖析 (text → date)。

您可以傳入格式字串(pattern string)和地區設定(locale)，以建立 SimpleDateFormat 的 instance：

1
SimpleDateFormat("E MMM d", Locale.getDefault())

"E MMM d" 等格式字串(pattern string)表示 Date 和 Time 格式(formats)。從 'A' 到 'Z' 和 'a' 到 'z' 的字母都會視為 pattern letters，代表 date 或 time string 的元件(components)。例如，d 代表一個月中的日期(day in a month)、y 代表年份(year)，M 代表月份(month)。如果 date 是 2018 年 1 月 4 日，則 pattern string "EEE, MMM d" 會剖析為 "Wed, Jul 4"。若需完整的 pattern letters 清單，請參閱說明文件。

Locale 物件代表特定的地理區域、政治或文化區域。代表語言/國家/地區/變化版本(variant)組合。Locales 會根據當地慣例來改變資訊 (例如 numbers 或 dates) 的顯示方式。由於世界不同地區表達日期和時間的格式不同，因此日期和時間會依地區設定而有所不同。您將使用 Locale.getDefault() 方法擷取使用者裝置上設定的 locale 資訊，並傳遞至 SimpleDateFormat 建構函式(constructor)中。

Android 中的 Locale 是 language 和 country code 的組合。 language codes 是兩個小寫英文字母 ISO language codes，例如「en」表示英文。country codes 是由兩個大寫英文字母組成的 ISO country codes，例如美國為「US」。

現在使用 SimpleDateFormat 和 Locale 來判斷 Cupcake app 的可取貨日期(pickup date)。

  1. 在 OrderViewModel class 中新增名為 getPickupOptions() 的函式，以便建立並回傳(return) pickup dates list。在方法中，建立一個名為 options 的 val 變數，然後初始化為 mutableListOf<String>()。
1
2
3
private fun getPickupOptions(): List<String> {
   val options = mutableListOf<String>()
}
  1. 使用 SimpleDateFormat 傳遞 pattern string "E MMM d" 和 locale 來建立 formatter string。在 pattern string 中，E 代表星期幾，且會剖析為「Tue Dec 10」。
1
val formatter = SimpleDateFormat("E MMM d", Locale.getDefault())
  • 當 Android Studio 出現提示時，import java.text.SimpleDateFormat 和 java.util.Locale。
  1. 取得 Calendar instance 並 assign 給新的變數(variable)，將其設定為 val。此變數會包含目前的日期(date)和時間(time)。而且 import java.util.Calendar。
1
val calendar = Calendar.getInstance()
  1. 建置當天日期(current date)加上後續三個日期(following three dates)的 date list。由於這需要 4 個 date options，請重複此程式碼區塊 4 次。此 repeat 區塊會格式化日期(format a date)，將其加到 date options list 中，然後將日曆(calendar)增加 1 天。
1
2
3
4
repeat(4) {
    options.add(formatter.format(calendar.time))
    calendar.add(Calendar.DATE, 1)
}
  1. 在 method 的結尾 return 更新後的 options。以下是已完成的 method：
1
2
3
4
5
6
7
8
9
10
11
private fun getPickupOptions(): List<String> {
   val options = mutableListOf<String>()
   val formatter = SimpleDateFormat("E MMM d", Locale.getDefault())
   val calendar = Calendar.getInstance()
   // Create a list of dates starting with the current date and the following 3 dates
   repeat(4) {
       options.add(formatter.format(calendar.time))
       calendar.add(Calendar.DATE, 1)
   }
   return options
}
  1. 在 OrderViewModel class 中，新增名為 val 的 class 屬性 dateOptions。使用您剛剛建立的 getPickupOptions() 方法進行初始化。
1
val dateOptions = getPickupOptions()

更新 layout 以顯示 pickup options

現在 view model 中有四個可用的 pickup dates，更新 fragment_pickup.xml layout 以顯示這些日期。您還可以使用 data binding 來顯示每個 radio button 的已勾選(checked)狀態，並在選取不同 radio button 時更新 view model 的日期。實作方式類似於 flavor fragment 中的 data binding。

在 fragment_pickup.xml 中：

  • 在 viewModel 中，radio button option0 代表 dateOptions[0] (今天)
  • 在 viewModel 中，radio button option1 代表 dateOptions[1] (明天)
  • 在 viewModel 中，radio button option2 代表 dateOptions[2] (後天)
  • 在 viewModel 中，radio button option3 代表 dateOptions[3] (大後天)
  1. 在 fragment_pickup.xml 中，針對 option0 radio button 使用新的 layout 變數 viewModel，以便根據 view model 中的 date 值來設定 checked 屬性。比較 viewModel.date 屬性與 dateOptions list 中的第一個字串 (也就是當天日期)。使用 equals 函式進行比較，最終 binding 運算式如下所示：
1
@{viewModel.date.equals(viewModel.dateOptions[0])}

  1. 針對相同的 radio button，使用 listener binding 新增 event listener 至 onClick 屬性。按一下此按鈕後，viewModel 就會呼叫 setDate()，傳入 dateOptions[0]。

  2. 如果是相同的 radio button，請將 text 屬性值設定為 dateOptions list 中的第一個字串。

1
2
3
4
5
6
7
8
<RadioButton
   android:id="@+id/option0"
   ...
   android:checked="@{viewModel.date.equals(viewModel.dateOptions[0])}"
   android:onClick="@{() -> viewModel.setDate(viewModel.dateOptions[0])}"
   android:text="@{viewModel.dateOptions[0]}"
   ...
   />
  1. 針對其他 radio button 重複上述步驟，並據此變更 dateOptions 的索引(index)。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
<RadioButton
   android:id="@+id/option1"
   ...
   android:checked="@{viewModel.date.equals(viewModel.dateOptions[1])}"
   android:onClick="@{() -> viewModel.setDate(viewModel.dateOptions[1])}"
   android:text="@{viewModel.dateOptions[1]}"
   ... />

<RadioButton
   android:id="@+id/option2"
   ...
   android:checked="@{viewModel.date.equals(viewModel.dateOptions[2])}"
   android:onClick="@{() -> viewModel.setDate(viewModel.dateOptions[2])}"
   android:text="@{viewModel.dateOptions[2]}"
   ... />

<RadioButton
   android:id="@+id/option3"
   ...
   android:checked="@{viewModel.date.equals(viewModel.dateOptions[3])}"
   android:onClick="@{() -> viewModel.setDate(viewModel.dateOptions[3])}"
   android:text="@{viewModel.dateOptions[3]}"
   ... />
  1. 執行應用程式後，當 pickup options 可用時就會看到未來幾天。螢幕截圖取決於您的目前日期而有所不同。請注意，依據預設不會選取任何選項。您將在下一個步驟中導入此動作。
  1. 在 OrderViewModel class 中，建立名為 resetOrder() 的函式，重設 view model 中的 MutableLiveData 屬性。將 dateOptions list 中的現在日期值(current date value)指派給 _date.value。
1
2
3
4
5
6
fun resetOrder() {
   _quantity.value = 0
   _flavor.value = ""
   _date.value = dateOptions[0]
   _price.value = 0.0
}
  1. 在 class 中新增 init 區塊，並呼叫新 method resetOrder()。
1
2
3
init {
   resetOrder()
}
  1. 從 class 中的屬性宣告移除初始值(initial value)。現在，您可以在建立 OrderViewModel instance 時使用 init 區塊來初始化屬性。
1
2
3
4
5
6
7
8
9
10
11
private val _quantity = MutableLiveData<Int>()
val quantity: LiveData<Int> = _quantity

private val _flavor = MutableLiveData<String>()
val flavor: LiveData<String> = _flavor

private val _date = MutableLiveData<String>()
val date: LiveData<String> = _date

private val _price = MutableLiveData<Double>()
val price: LiveData<Double> = _price

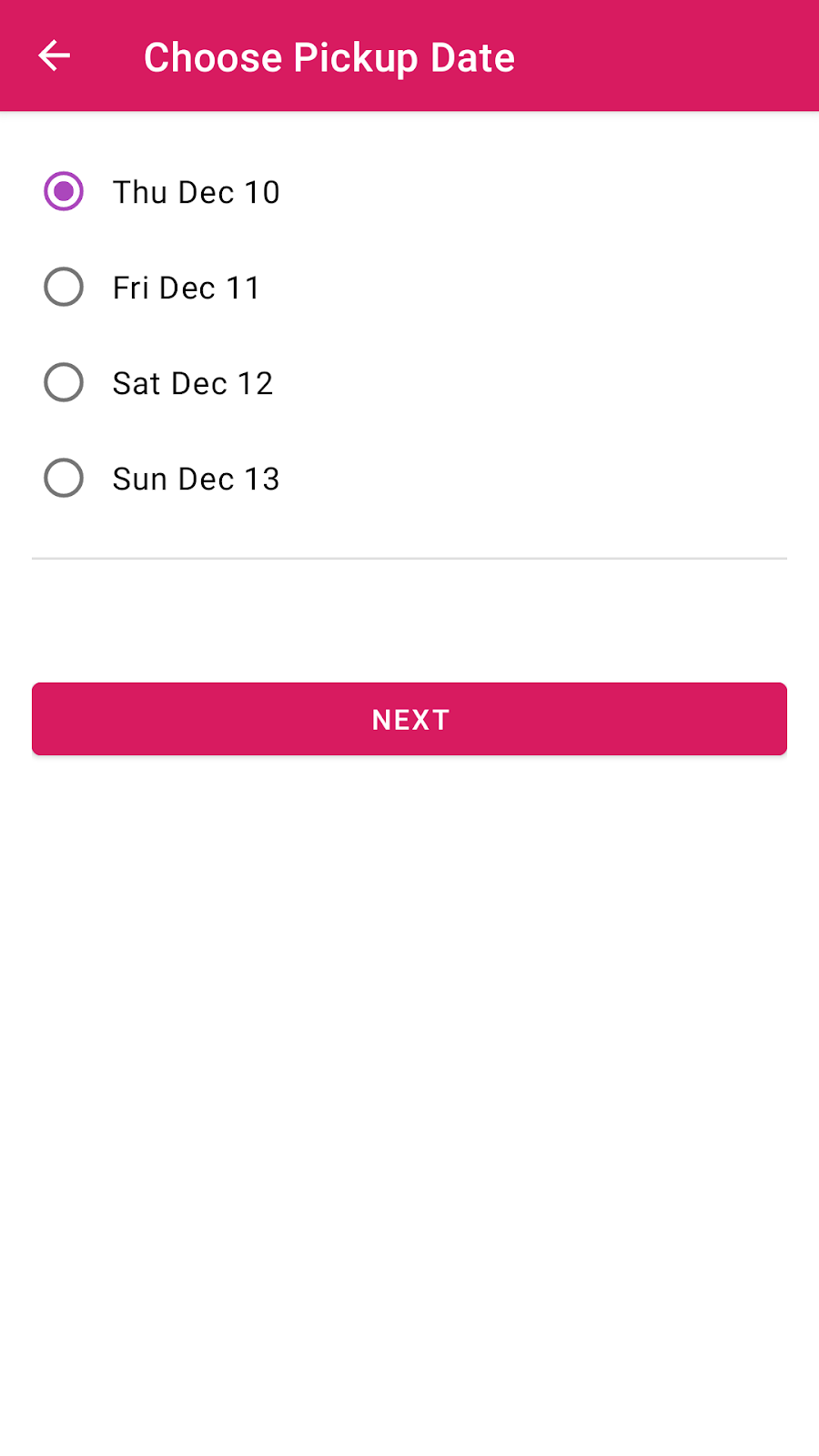

  1. 再次執行應用程式。請注意，依據預設會選取今天的日期。

更新 summary fragment 以使用 view model

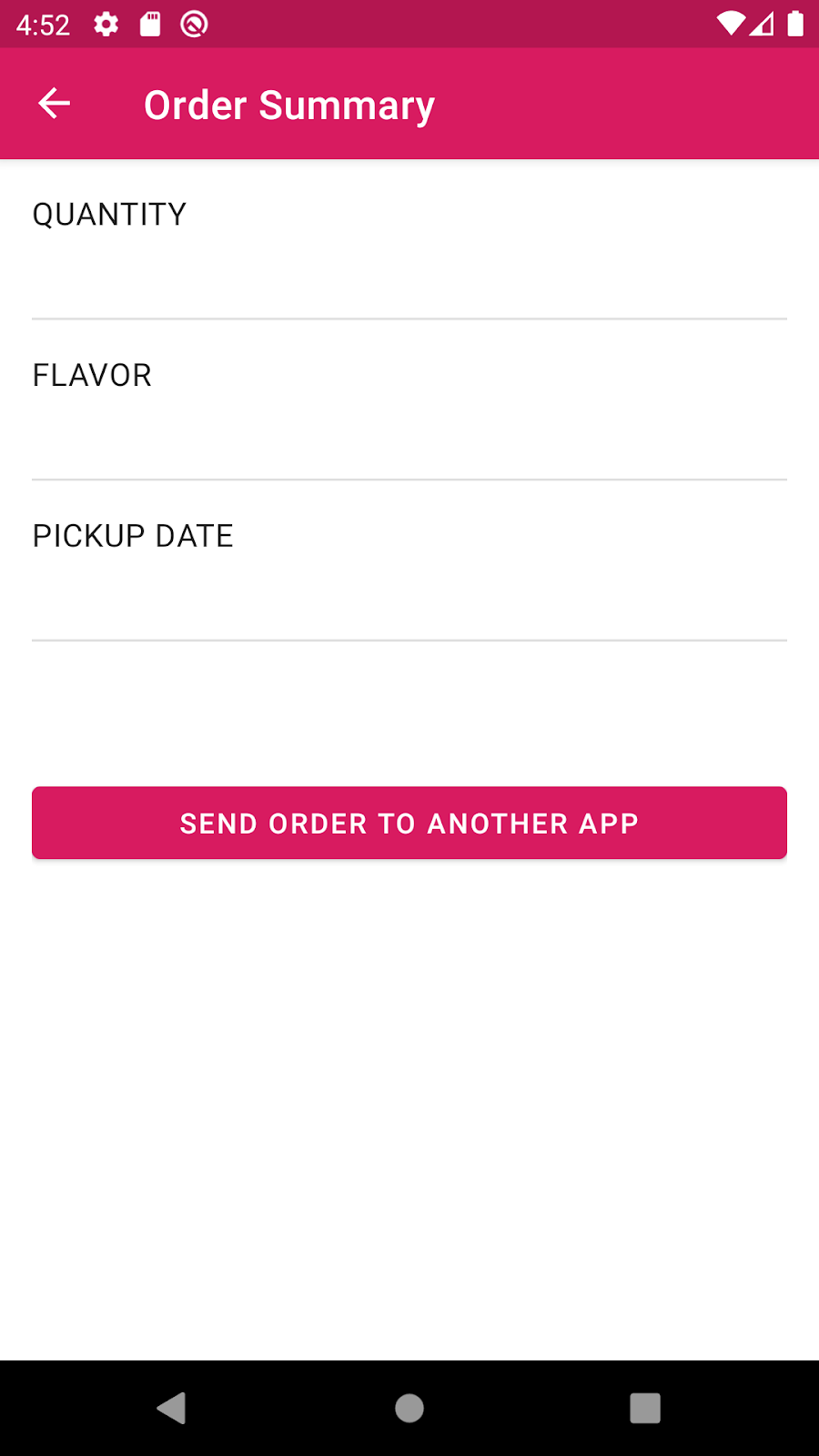

現在介紹最後一個 fragment 。訂單 summary fragment 是用來顯示訂單詳細資料的摘要(summary)。在這項工作中，請妥善利用共用 view model 中的所有訂單資訊，並使用 data binding 來更新螢幕上的訂單詳細資料(order details)。

  1. 請務必在 fragment_summary.xml 中宣告 view model data 變數 viewModel。
1
2
3
4
5
6
7
8
9
10
11
<layout ...>

    <data>
        <variable
            name="viewModel"
            type="com.example.cupcake.model.OrderViewModel" />
    </data>

    <ScrollView ...>

    ...

  1. 在 SummaryFragment 中，在 onViewCreated() 中確認 binding.viewModel 已初始化。

  2. 在 fragment_summary.xml 中，從 view model 中讀取，以更新畫面中的 order summary 詳細資料(details)。新增下列 text 屬性來更新數量(quantity)、口味(flavor)和日期(date) TextViews。quantity 為 Int type，因此您必須將其轉換為 String。

1
2
3
4
5
<TextView
   android:id="@+id/quantity"
   ...
   android:text="@{viewModel.quantity.toString()}"
   ... />
1
2
3
4
5
<TextView
   android:id="@+id/flavor"
   ...
   android:text="@{viewModel.flavor}"
   ... />
1
2
3
4
5
<TextView
   android:id="@+id/date"
   ...
   android:text="@{viewModel.date}"
   ... />

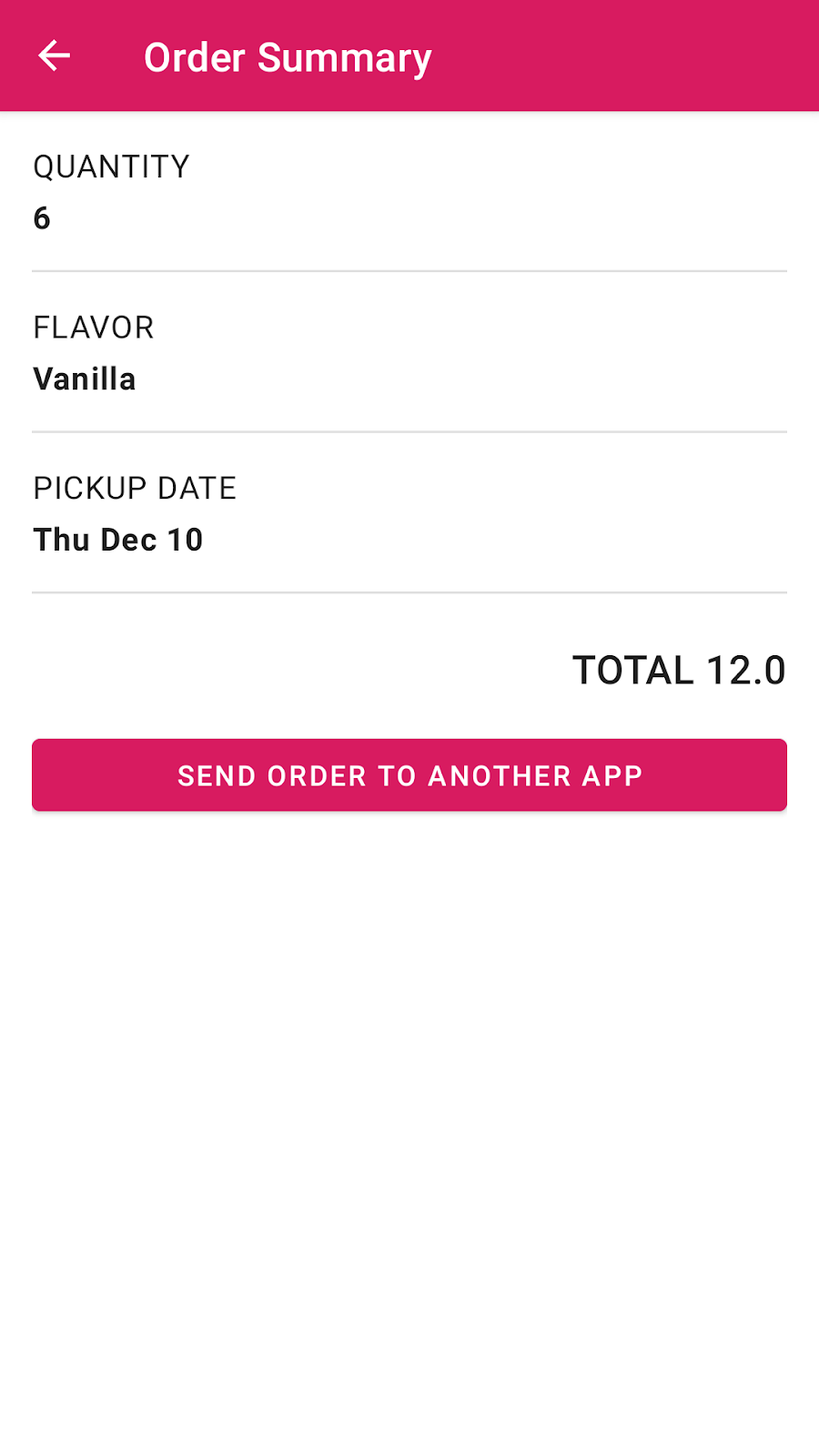

  1. 執行並測試應用程式，確認您所選的訂單選項已顯示在訂單摘要中。

根據 order detail 計算 price

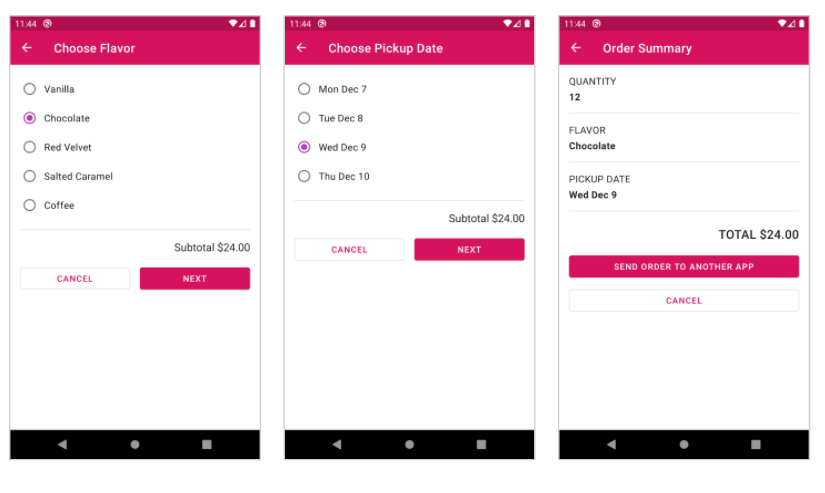

查看本程式碼研究室的最終應用程式螢幕截圖時，您會注意到價格確實顯示在每個片段 (StartFragment 除外) 上，因此使用者在建立訂單時即可得知價格。

以下是我們的杯子蛋糕專賣店如何計算價格的規則。

  • 每個杯子蛋糕 $2.00 美元
  • 對於當天取貨，訂單中會再增加 $3.00 美元

因此，6 個杯子蛋糕訂單的價格為 6 個杯子蛋糕 x 每個 $2 美元 = $12 美元。如果同一位使用者想要當天取貨，$3 美元的附加費用會讓訂單總價變成 $15 美元。

更新 view model 中的 price

若要在應用程式中支援這項功能，請先處理杯子蛋糕的價格(price)，並先忽略當天取貨費用。

  1. 開啟 OrderViewModel.kt，然後將每杯子蛋糕的價格(price)儲存在變數中。在 class 定義之外 (但在 import 陳述式之後)，將此變數宣告在檔案頂端的 top-level private 常數。使用 const 修飾符，並使用 val 設定為唯讀。
1
2
3
4
5
6
7
8
package ...

import ...

private const val PRICE_PER_CUPCAKE = 2.00

class OrderViewModel : ViewModel() {
    ...
  • 請記得，常數值 (在 Kotlin 中以 const 關鍵字標記) 不會變更，而且會在編譯期間知道該值。若要進一步瞭解常數，請參閱說明文件。
  1. 您已經定義了每杯子蛋糕的 price，請建立計算 price 的輔助方法。此方法可能是 private，因為只能在此 class 中使用。您會在下一個工作中變更 price 邏輯，以便納入當天取貨費用。
1
2
3
private fun updatePrice() {
    _price.value = (quantity.value ?: 0) * PRICE_PER_CUPCAKE
}

筆記： A ?: B 意思是「當 A 不為 null 時就返回 A，當 A 為 null 時就返回 B」。

這段程式碼會將每杯子蛋糕的 price 乘以所訂購的杯子蛋糕 quantity。關於括號中的程式碼，因為 quantity.value 的值可以是空值，所以使用 elvis 運算子 (?:)。elvis 運算子 (?:) 表示左側運算式不是空值時，則使用該運算子。如果左側運算式是空值，則使用 elvis 運算子右側的運算式 (本例中為 0)。

  1. 在相同 OrderViewModel class 中，在設定 quantity 時更新 price 變數。在 setQuantity() 函式中呼叫新函式。
1
2
3
4
fun setQuantity(numberCupcakes: Int) {
    _quantity.value = numberCupcakes
    updatePrice()
}

將 price 屬性 bind 到 UI

  1. 在 fragment_flavor.xml、fragment_pickup.xml 和 fragment_summary.xml 的 layouts 中，確認已定義 type 為 com.example.cupcake.model.OrderViewModel 的 data variable viewModel。
1
2
3
4
5
6
7
8
9
10
11
<layout ...>

    <data>
        <variable
            name="viewModel"
            type="com.example.cupcake.model.OrderViewModel" />
    </data>

    <ScrollView ...>

    ...
  1. 在每個 fragment class 的 onViewCreated() 方法中，請務必將 fragment 中的 view model 物件 instance bind 至 layout 中的 view model 資料變數(data variable)。
1
2
3
4
binding?.apply {
    viewModel = sharedViewModel
    ...
}
  1. 在每個 fragment layout 中，如果在 layout 中有顯示 price，則使用 viewModel 變數來設定 price。以修改 fragment_flavor.xml 檔案開始。舉例而言，如果是 subtotal text view，請將 android:text 屬性的值設定為 "@{@string/subtotal_price(viewModel.price)}"。此 data binding layout 運算式使用字串資源 @string/subtotal_price，並傳入參數，亦即來自 view model 的 price，因此輸出會顯示「Subtotal 12.0」(小計 12.0)。
1
2
3
4
5
6
7
8
...

<TextView
    android:id="@+id/subtotal"
    android:text="@{@string/subtotal_price(viewModel.price)}"
    ... />

...

您正在使用 strings.xml 檔案所宣告的此字串資源：

1
<string name="subtotal_price">Subtotal %s</string>

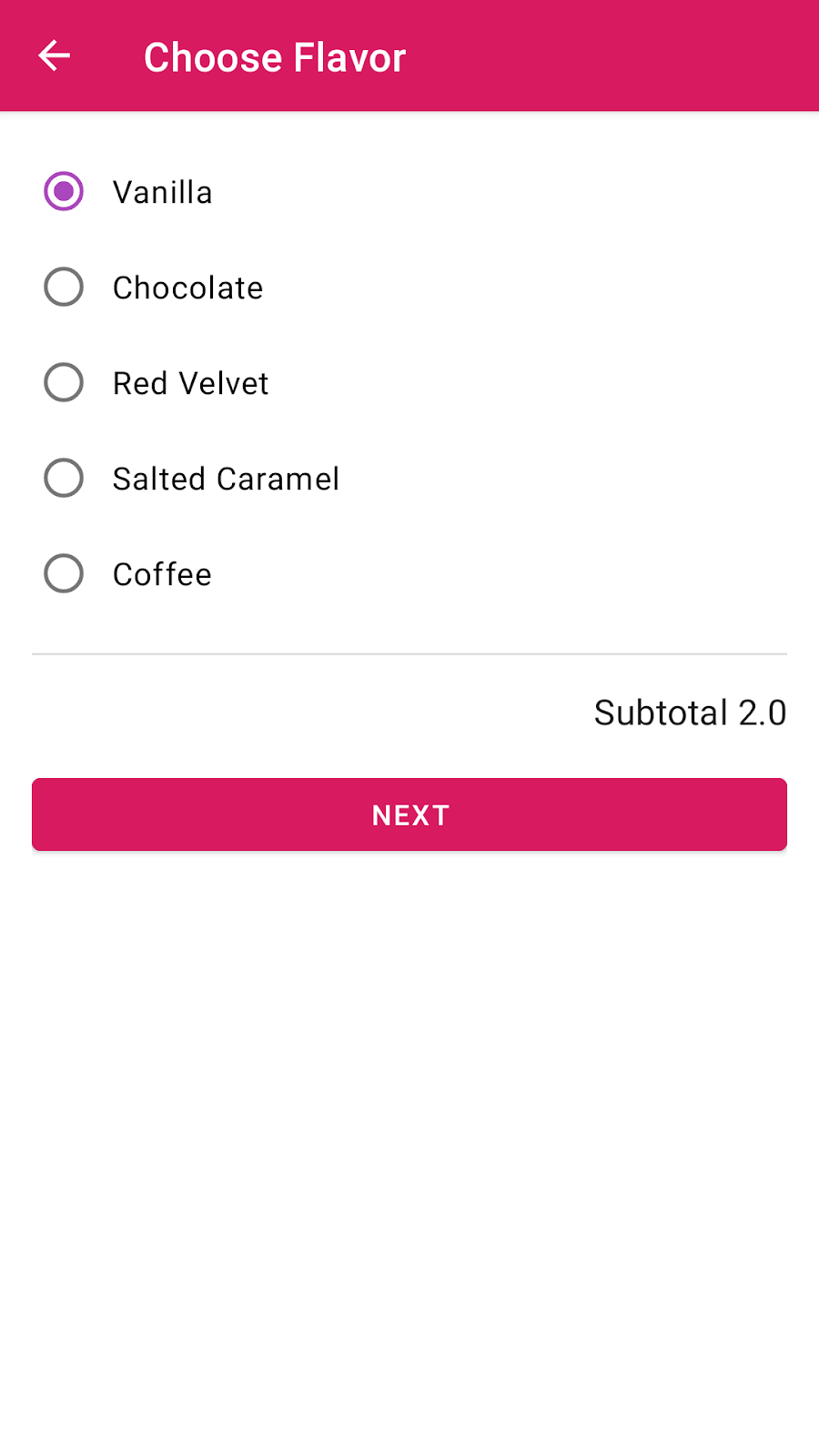

  1. 執行應用程式。如果您在 start fragment 中選取「One cupcake」(一個杯子蛋糕)，flavor fragment 會顯示「Subtotal 2.0」(小計 2.0)。如果您選取「Six cupcake」(六個杯子蛋糕)，flavor fragment 會顯示「Subtotal 12.0」(小計 12.0)，以此類推。您稍後會將 price 格式化為適當的貨幣格式，因此此行為目前是正常現象。
  1. 現在針對 pickup 和 summary fragments 進行類似的變更。在 fragment_pickup.xml 和 fragment_summary.xml layouts 中，也修改 text views 以使用 viewModel price 屬性。

fragment_pickup.xml

1
2
3
4
5
6
7
8
9
...

<TextView
    android:id="@+id/subtotal"
    ...
    android:text="@{@string/subtotal_price(viewModel.price)}"
    ... />

...

fragment_summary.xml

1
2
3
4
5
<TextView
   android:id="@+id/total"
   ...
   android:text="@{@string/total_price(viewModel.price)}"
   ... />

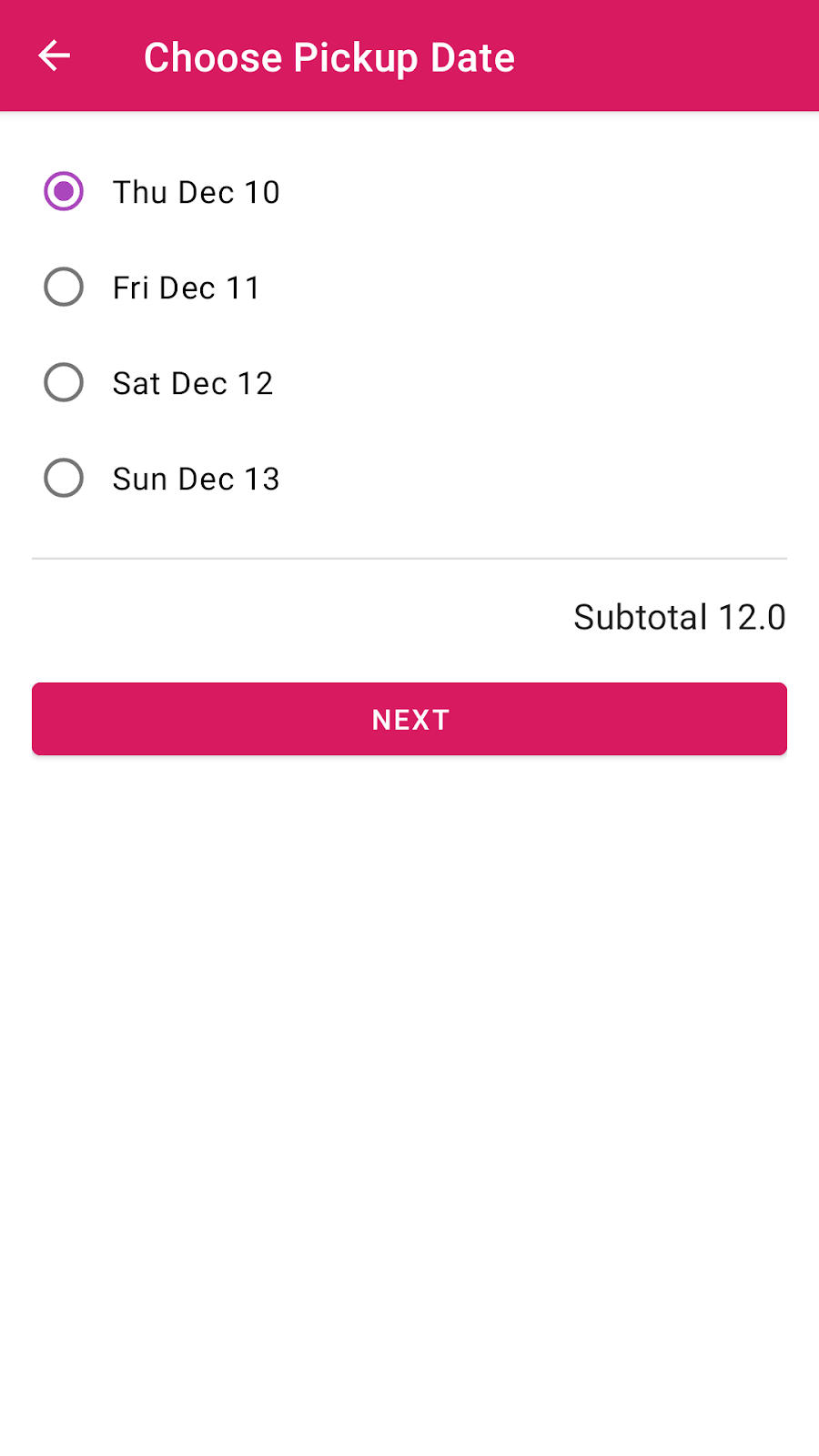

  1. 執行應用程式。確認 order summary 中顯示的價格是按 order quantity 1、6 和 12 個杯子蛋糕正確計算所得。如前所述，預期此刻 price 格式不正確 ($2 會顯示為 2.0，$12 會顯示為 12.0)。

當天取貨附加費

在這項工作中，您將導入第二項規則，就是當天取貨會額外收取 $3.00 美元。

  1. 在 OrderViewModel 類別中，針對當天取貨費用定義新 top-level private 常數。
1
private const val PRICE_FOR_SAME_DAY_PICKUP = 3.00
  1. 在 updatePrice() 中，檢查使用者是否選取了當天取貨。檢查 view model (_date.value) 中的日期是否與 dateOptions list 中的第一個項目相同 (current day)。
1
2
3
4
5
6
7
8
9
private fun updatePrice() {
    // price = quantity * 每個杯子蛋糕的價錢
    _price.value = (quantity.value ?: 0) * PRICE_PER_CUPCAKE

    // 檢查使用者是否選取了當天取貨
    if (dateOptions[0] == _date.value) {

    }
}
  1. 為了簡化這些計算，請引入 temporary 變數 calculatedPrice。計算更新的價格，然後將其重新指派給 _price.value。
1
2
3
4
5
6
7
8
9
10
11
12
private fun updatePrice() {
    // price = quantity * 每個杯子蛋糕的價錢
    var calculatedPrice = (quantity.value ?: 0) * PRICE_PER_CUPCAKE

    // 檢查使用者是否選取了當天取貨
    if (dateOptions[0] == _date.value) {
        // 將目前價格加上當天取貨費
        calculatedPrice += PRICE_FOR_SAME_DAY_PICKUP
    }
    // 設 _price 的值為 calculatedPrice
    _price.value = calculatedPrice
}
  1. 從 setDate() method 呼叫 updatePrice() helper method，即可指定當天取貨費用。
1
2
3
4
fun setDate(pickupDate: String) {
    _date.value = pickupDate
    updatePrice()
}

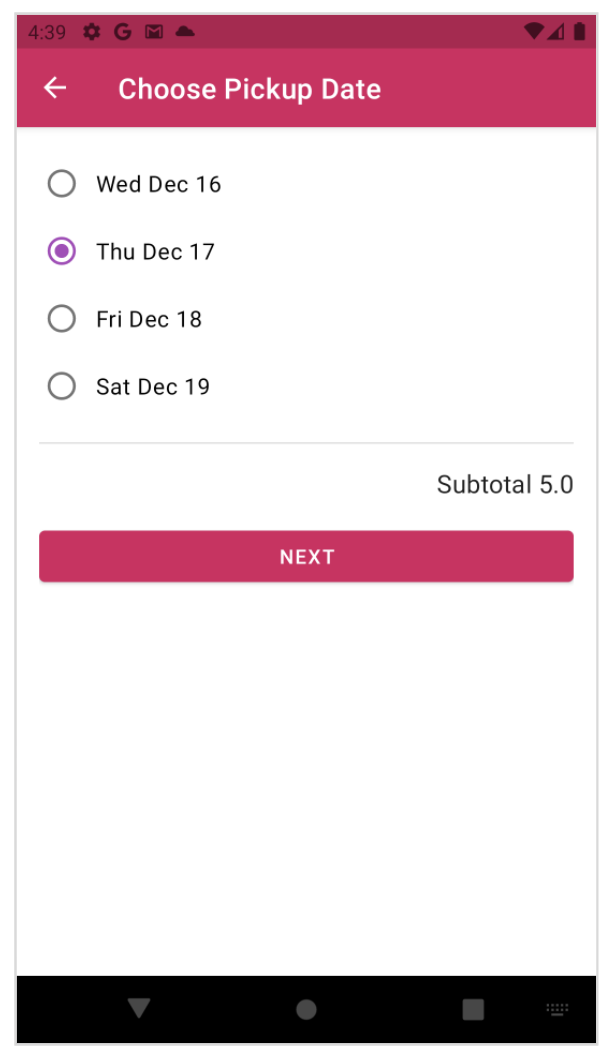

  1. 執行應用程式，navigate 應用程式。您會發現，變更取貨日期不會從 total price 中扣除當天取貨費用。這是因為在 view model 中 price 有所變更，但不會通知 binding layout。

設定 Lifecycle owner 以觀察 LiveData

LifecycleOwner 是一個具有 Android lifecycle 的 class，例如 activity 或 fragment。唯有 lifecycle owner 處於 active 狀態 (STARTED 或 RESUMED)，LiveData observer 才會觀測 app data 的變更。

在 app 中，LiveData 物件或可觀察 data 是 view model 中的 price 屬性。lifecycle owners 是flavor、pickup 和 summary fragments。LiveData observers 是 layout 檔案中的 binding 運算式，當中包含可觀察 data，例如 price。透過 Data Binding，可觀察值(observable value)變更時，也會自動更新其 bind 的 UI elements。

binding 運算式範例：

1
android:text="@{@string/subtotal_price(viewModel.price)}"

為了自動更新 UI elements，您必須在 app 中建立 binding.lifecycleOwner 與 lifecycle owners 的關聯。

  1. 在 FlavorFragment、PickupFragment、SummaryFragment class 的 onViewCreated() 方法中，在 binding?.apply 區塊中加入下列內容。這項操作會設定 binding 物件的 lifecycle owner。設定 lifecycle owner，app 將能觀察(observe) LiveData 物件。
1
2
3
4
binding?.apply {
    lifecycleOwner = viewLifecycleOwner
    ...
}

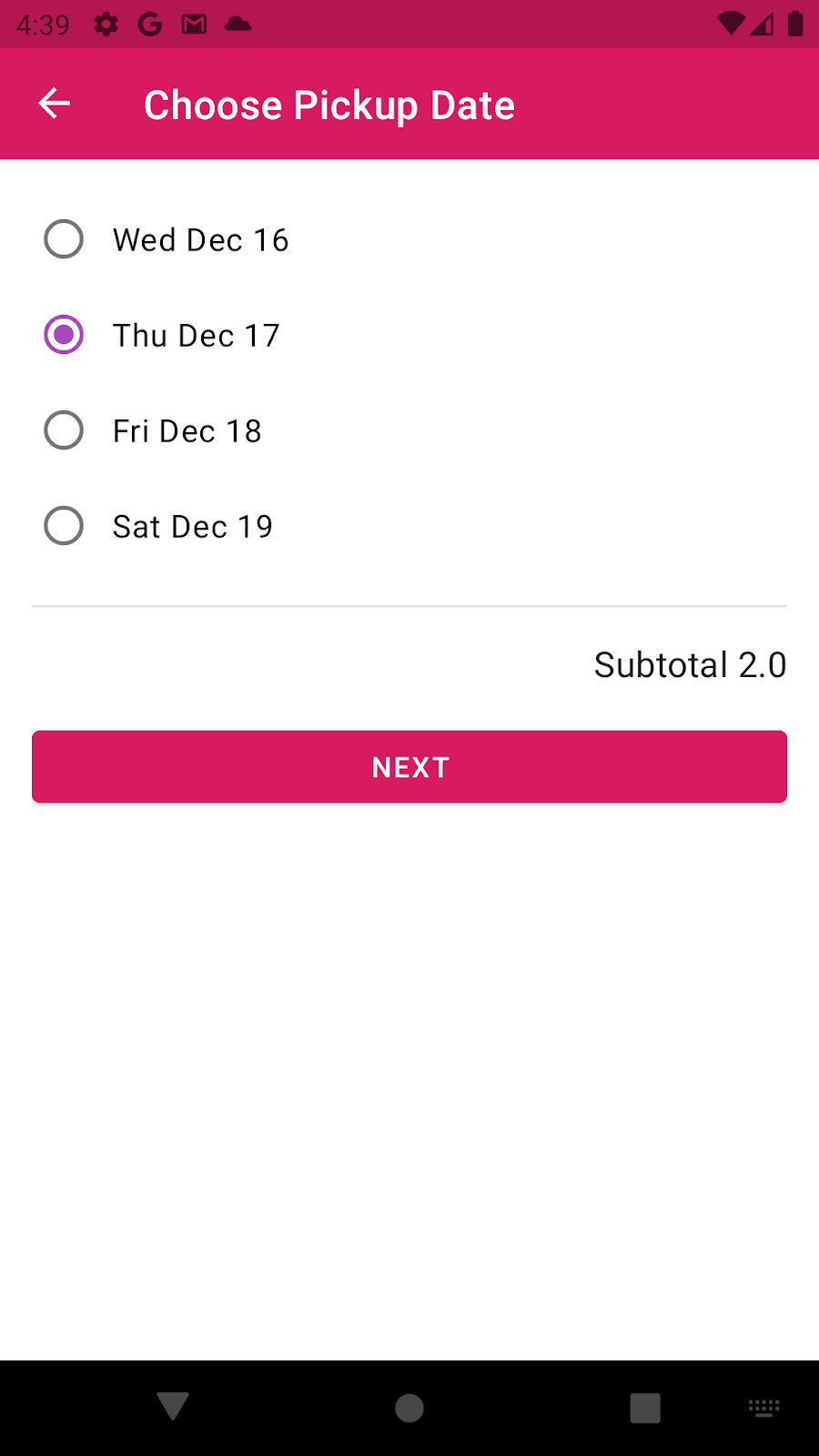

  1. 再次執行應用程式。在 pickup 畫面中，變更取貨日期(pickup date)，並留意自動變更 price 方式的差異。且在 summary 畫面中正確反映取貨費用。

  2. 請注意，當您選取當天取貨時，訂單價格會增加「$3.00 美元」。選取未來日期的價格應是「杯子蛋糕數量 x $2.00 美元」。

  1. 使用不同杯子蛋糕 quantities、flavors 和 pickup dates 來測試不同情況。現在，您應該會在每個 fragment 上看到 view model 的更新 price。最棒的是，您不用撰寫額外的 Kotlin 程式碼，就能讓 UI 每次都更新 price。

如要完成 price 功能的導入，您必須將 price 格式設定為當地幣別。

使用 LiveData transformation 將 price 格式化

LiveData transformation 方法可讓您針對 source LiveData 執行資料操縱，並傳回產生的 LiveData 物件。簡單來說，此會將 LiveData 的值轉換為其他值。除非 observer 觀測到 LiveData 物件，否則不會計算這些轉換。

Transformations.map() 其中一種是轉換函式，此方法採用 LiveData 和函式做為參數。函式會操控 source LiveData，並傳回可觀測的更新值。

以下列舉幾個可使用 LiveData transformation 的範例：

  • 設定 date、time strings 的顯示格式
  • 排序 items 的 list
  • 篩選 items 或將 items 分組
  • 從 list 計算結果，例如所有 items 的加總、items 數目、傳回的最後一個 items 等等。

在這項工作中，您必須使用 Transformations.map() 方法將設定 price 的格式為使用當地幣別。這會將原始價格從十進位(decimal)值 (LiveData<Double>) 轉換為字串(string)值 (LiveData<String>)。

  1. 在 OrderViewModel class 中，將 backing property type 變更為 LiveData<String>，而不是 LiveData<Double>。price 的格式將為包含貨幣符號 (例如「$」) 的字串。您將在下一步驟修正初始化錯誤。
1
2
private val _price = MutableLiveData<Double>()
val price: LiveData<String>
  1. 使用 Transformations.map() 初始化新變數，並傳入 _price 和 lambda 函式。請在 NumberFormat class 中使用 getCurrencyInstance() 方法，以將 price 轉換成當地幣別格式(local currency format)。transformation code 看起來會像這樣。
1
2
3
4
private val _price = MutableLiveData<Double>()
val price: LiveData<String> = Transformations.map(_price) {
   NumberFormat.getCurrencyInstance().format(it)
}
  • 請 import androidx.lifecycle.Transformations 和 java.text.NumberFormat。
  1. 執行應用程式。現在畫面上應會顯示 subtotal 及 total 的字串格式價格。更容易使用！
  1. 測試是否正常運作。測試範例：訂購一個杯子蛋糕、訂購六個杯子蛋糕、訂購 12 個杯子蛋糕。確認每個螢幕上的價格正確無誤。Flavor 和 Pickup fragments 中應顯示「Subtotal $2.00」，而 order summary 中應顯示「Total $2.00」。也請確認 order summary 顯示正確的 order details。

使用 listener binding 來設定 click listeners

在這項工作中，您將使用 listener binding 來將 fragment classes 中的 button click listeners bind 至 layout。

  1. 在 layout 檔案 fragment_start.xml 中，新增名為 startFragment 且 type 為 com.example.cupcake.StartFragment 的 data variable。確認 fragment 的 package name 與應用程式的 package name 相符。
1
2
3
4
5
6
7
8
9
<layout ...>

    <data>
        <variable
            name="startFragment"
            type="com.example.cupcake.StartFragment" />
    </data>
    ...
    <ScrollView ...>
  1. 在 StartFragment.kt 的 onViewCreated() 方法中，將新的 data variable bind 至 fragment instance。您可以使用 this 關鍵字來存取 fragment 中的 fragment instance。移除 binding?.apply 區塊以及區塊內的程式碼。已完成的方法應如下所示。
1
2
3
4
override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
    super.onViewCreated(view, savedInstanceState)
    binding?.startFragment = this
}
  1. 在 fragment_start.xml 中，使用 listener binding 新增 event listeners 到 button 的 onClick 屬性，在 startFragment 上呼叫 orderCupcake()，並傳遞杯子蛋糕的數量。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
<Button
    android:id="@+id/order_one_cupcake"
    android:onClick="@{() -> startFragment.orderCupcake(1)}"
    ... />

<Button
    android:id="@+id/order_six_cupcakes"
    android:onClick="@{() -> startFragment.orderCupcake(6)}"
    ... />

<Button
    android:id="@+id/order_twelve_cupcakes"
    android:onClick="@{() -> startFragment.orderCupcake(12)}"
    ... />

  1. 執行應用程式。請注意，start fragment 中的 button click handlers 運作正常。

  2. 同樣地，您也可以在其他 layouts 中加入上述 data variable，以便 bind fragment instance fragment_flavor.xml、fragment_pickup.xml 和 fragment_summary.xml。

在 fragment_flavor.xml 中：

1
2
3
4
5
6
7
8
9
10
11
12
<layout ...>

    <data>
        <variable
            ... />

        <variable
            name="flavorFragment"
            type="com.example.cupcake.FlavorFragment" />
    </data>

    <ScrollView ...>

在 fragment_pickup.xml 中：

1
2
3
4
5
6
7
8
9
10
11
12
<layout ...>

    <data>
        <variable
            ... />

        <variable
            name="pickupFragment"
            type="com.example.cupcake.PickupFragment" />
    </data>

    <ScrollView ...>

在 fragment_summary.xml 中：

1
2
3
4
5
6
7
8
9
10
11
12
<layout ...>

    <data>
        <variable
            ... />

        <variable
            name="summaryFragment"
            type="com.example.cupcake.SummaryFragment" />
    </data>

    <ScrollView ...>

  1. 在其餘 fragment class 中的 onViewCreated() 中，刪除可手動設定 buttons 上 click listener 的程式碼。

  2. 在 onViewCreated() 方法中，會 bind fragment data variable 與 fragment instance。您必須在這裡以不同方式使用 this 關鍵字，因為在 binding?.apply 區塊中，關鍵字 this 是指 binding instance，而不是 fragment instance。使用 @ 並明確指定 fragment class name，例如 this@FlavorFragment。已完成的 onViewCreated() 方法如下所示：

FlavorFragment class 中的 onViewCreated() method 應如下所示：

1
2
3
4
5
6
7
8
9
override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
    super.onViewCreated(view, savedInstanceState)

    binding?.apply {
        lifecycleOwner = viewLifecycleOwner
        viewModel = sharedViewModel
        flavorFragment = this@FlavorFragment
    }
}

PickupFragment class 中的 onViewCreated() method 應如下所示：

1
2
3
4
5
6
7
8
9
override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
   super.onViewCreated(view, savedInstanceState)

   binding?.apply {
       lifecycleOwner = viewLifecycleOwner
       viewModel = sharedViewModel
       pickupFragment = this@PickupFragment
   }
}

在 SummaryFragment class method 中產生的 onViewCreated() method 應如下所示：

1
2
3
4
5
6
7
8
9
override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
   super.onViewCreated(view, savedInstanceState)

   binding?.apply {
       lifecycleOwner = viewLifecycleOwner
       viewModel = sharedViewModel
       summaryFragment = this@SummaryFragment
   }
}
  1. 同樣地，在其他 layout 檔案中，新增 listener binding 運算式至 buttons 的 onClick 屬性。

在 fragment_flavor.xml 中：

1
2
3
4
<Button
    android:id="@+id/next_button"
    android:onClick="@{() -> flavorFragment.goToNextScreen()}"
    ... />

在 fragment_pickup.xml 中：

1
2
3
4
<Button
    android:id="@+id/next_button"
    android:onClick="@{() -> pickupFragment.goToNextScreen()}"
    ... />

在 fragment_summary.xml 中：

1
2
3
4
<Button
    android:id="@+id/send_button"
    android:onClick="@{() -> summaryFragment.sendOrder()}"
    ...>
  1. 執行應用程式以驗證 buttons 是否正常運作。您應該不會發現行為變更，但已使用 listener bindings 設定 click listeners！

恭喜您完成程式碼研究室，打造 Cupcake app！但是應用程式尚未處理完畢。在接下來的程式碼研究室中，您將新增 Cancel button 並修改返回堆疊(backstack)。您也會瞭解什麼是返回堆疊(backstack)和其他新主題。到時見！

總結

  • ViewModel 是 Android 架構元件 的一部分，在設定變更期間會保留儲存在 ViewModel 中的應用程式資料。若要在應用程式中加入 ViewModel，請建立新 class，並從 ViewModel class extend 該 class。
  • 共用 ViewModel 會將應用程式的資料從多個 fragments 儲存在單一 ViewModel 中。應用程式中的多個 fragments 會使用其 activity 範圍(scope)來存取共用的 ViewModel。
  • LifecycleOwner 是一個具有 Android 生命週期的 class，例如 activity 或 fragment。
  • 唯有 lifecycle owner 處於 active 狀態 (STARTED 或 RESUMED)，LiveData observer 才會觀察應用程式 data 的變更。
  • Listener bindings 是指在事件發生時 (例如 onClick 事件) 執行的 lambda 運算式。做法類似於 method 引用 (例如 textview.setOnClickListener(clickListener))，但 listener bindings 可讓您執行任意 data binding 運算式。
  • LiveData transformation 方法可讓您針對 source LiveData 執行 data 操縱，並傳回產生的 LiveData 物件。
  • Android frameworks 提供了一個名為 SimpleDateFormat 的 class，該 class 會以區分地區設定方式來格式化(formatting)並剖析(parsing)日期。這允許進行 dates 格式化 (date → text) 及剖析 (text → date)。
